Parallel slide ventil til isolering af væske og gas

Parallel glideisolerende portventil [Parallel slide valve]

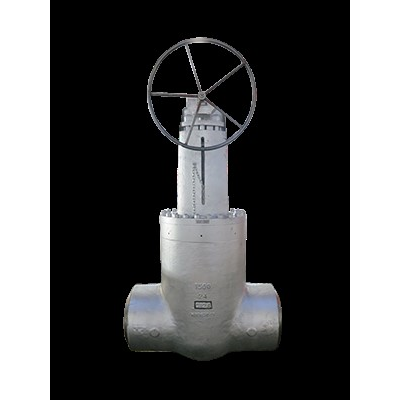

Omega Valves parallel slide ventil
Omega Valves parallel slide ventil
Omega Valves parallel slide ventil

Omega ventiler leverer parallel slide ventiler. Ventilerne bruges til isolering af gas og væske. De er særligt velegnede til applikationer, der involverer højt tryk og høj temperatur damp eller vand.

Portventilen med parallel dias kan fremstilles til forskellige anvendelser og miljøer. Kontakt os nu for mere information.


Ventilernes tætningsvirkning frembringes ved tryk, derfor kræves et minimum differentialtryk til tilfredsstillende anvendelse af produktet

Fordele ved den parallel slide ventil

  • Der kræves ingen kile - Ventilen anvender systemtryk og position for at give en positiv isoleringstæthed
  • Fjederen monteret mellem disken giver den indledende forseglingsfaktor. Linjetryk anvendes derefter til at opretholde tætningskraften
  • Intet moment kræves - Når disken er på plads, er der ikke behov for yderligere drejningsmoment for at holde tætningen
  • Ventilen udsættes ikke for farlige stressniveauer under åbnings- / lukning
  • Ventilen kræver en mindre driftskraft
  • Ventilens glidende virkning forhindrer affaldssamling og for tidlig skade på komponenterne
  • Forebyggelse af affaldssammenhæng hjælper med at undgå sædsvigt, erosion og lækage i ventilen
  • Pakningen er kun anbragt på udgangssædet
  • Ventilen garanterer en jævn strømningsbane mellem sæderne

Eventuelle mindre siddeforvrængninger kan rummes, da diskene har en vis frihed til at tilpasse sig mellem sædefladerne

Den parallel slide ventil passer til følgende steder og applikationer:

  • Strømgenerering
  • Kombineret varme og kraft (VVS)
  • Kemisk og petrokemisk
  • Hospitaler
  • bryggerier
  • Kul
  • Gas- og oliefyrede kraftværker
  • Kernekraftværker
  • Turbine og procesindustrier
  • Opvarmning og ventilation
  • Store og små industrielle komplekser

Omega ventiler opfylder følgende standarder

  • BE EN ISO 9001: 2015
  • PED 2014/68 / EU

Den parallelle glideisoleringsportventil kan bruges i forskellige miljøer. Særlig overvejelse er nødvendig i ekstreme temperaturer og tryk i forhold til det anvendte materiale.

Tekniske specifikationer

  • Flanger med ANSI eller DIN flanger, Butt svejsning til ANSI klasse 2500
  • 2 "(50mm) til 24" (600mm)
  • Størrelse - 15mm til 400mm
  • Materialer til rådighed - Kulstål, lavtemperatur kulstofstål og rustfrit stål
  • Materialer til rådighed på forespørgsel - Legering og duplex stål og speciel metallurgi

Kontakt Omega Valves
