Vannes à gaufrettes papillons maintenant disponible chez Omega Valves

Robinet de papillote [butterfly wafer valve]

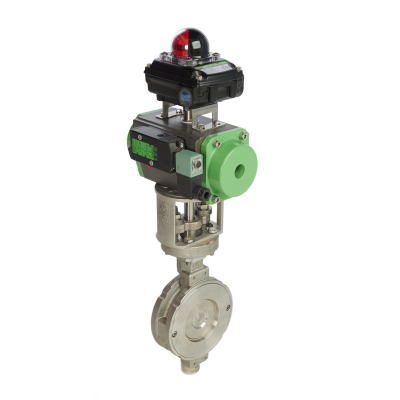

Vannes à gaufrettes papillons
Vannes à gaufrettes papillons
Vannes à gaufrettes papillons

Omega Valves possède différentes vannes à gaufrettes papillons disponibles pour répondre à vos besoins.

Les vannes à gaufrettes papillons sont utilisées pour isoler ou contrôler le flux de fluides. La vannes à gaufrettes papillons peut être actionnée manuellement à la main (localement) ou automatiquement par un actionneur (à distance). La plupart des vannes à papillote sont bi-directionnelles et peuvent être installées dans les deux sens, quel que soit le débit.

Les vannes à gaufrettes papillons sont plus petits et plus légers que les autres valves papillon, ballon, porte ou globe. Les principes de construction et de fonctionnement simples rendent les vannes à gaufres papillons une option rentable.


Avantages de la vannes à gaufrettes papillons

Caractéristiques Avantages
Conception compacte La vanne a de petites dimensions et prend moins d'espace. La vanne à gaufrettes papillons est donc idéale à utiliser sous les réservoirs et autres zones confinées où les grandes vannes ne peuvent pas être utilisées.
Faible poids Les vannes à gaufrettes papillons sont légères. Les vannes sont faciles à installer et nécessitent moins de main-d'œuvre. Le faible poids de la vanne à papillote permet de l'utiliser sur des tuyaux avec un minimum de support.
À bas prix

Le disque, la tige et le siège sont les seules parties de la vanne qui entrent en contact avec la substance. Le corps de la vanne peut donc être construit à partir d'un matériau économique.

Le coût total et le temps de fabrication de la vanne sont minimisés par le matériau à bas prix et par la conception simple de la soupape à papillote.

Raccord multi-bride Les robinets à papillote peuvent être utilisés sur les brides standard américaines (ANSI) et les brides standard allemandes (PN16).
Uniformité du design La plupart des fabricants de vannes à papillote suivent des mesures similaires, ce qui permet de remplacer facilement les vannes. L'uniformité du design élimine la nécessité de modifier ou de couper les canalisations.

Les vannes papillons sont adaptées aux applications suivantes

La valvule papilloteuse ne peut être utilisée qu'entre les brides et non à la fin de la ligne, où il n'y a qu'une bride.

  • La plupart des types de vannes papillons conviennent pour contrôler l'écoulement de l'air, des poudres et des fluides.
  • Des valves papillon spécialisées en polytétrafluoroéthylène (PTFE) sont disponibles pour les applications impliquant des acides et des produits chimiques agressifs.
  • Les sièges en métal Inconel ou RPTFE avec un corps en carbone ou en acier inoxydable sont disponibles sur demande pour une application dans des températures et des pressions extrêmes.

Les vannes papillon ne conviennent pas pour des substances volumineuses ou sèches qui peuvent se coincer entre le disque et le siège et entraver les opérations en douceur.

Les vannes à gaufrettes papillons sont idéales pour les industries suivantes

  • Usines de traitement de l'eau et des effluents
  • HVAC
  • Services de construction
  • Réfrigération
  • Pétrole et gaz
  • Industrie chimique
  • Fabrication
  • Manutention en vrac
  • Pharmaceutique

Les vannes à gaufrettes papillons sont utilisées dans les emplacements suivants

  • Maisons
  • Des bureaux
  • Hôpitaux
  • Fabrication d'usines
  • Raffineries de pétrole et plates-formes pétrolières
  • Centrales
  • Installations de traitement de l'eau
  • Travaux de gaz

Toutes les vannes à papillote fournies par Omega Valves sont conformes aux normes suivantes

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Fire Safe
  • GOST (sortant)
  • SIL
  • TA Luft
  • API 609 et API 598

Types de vannes à gaufrettes papillons

  • Vanne à papillon double bride
  • Soupape papillon concentrique
  • Valve papillon à double décalage
  • Vanne papillon à triple décalage

Les valves papilloteuses sont disponibles dans les matériaux suivants

  • Fonte
  • Acier au carbone
  • Acier inoxydable

Avantages de la vannes à gaufrettes papillons

Siège Température Les usages
EPDM -30⁰c à 110⁰c Air, eau, alcool éthylique, industrie sucrière, ammonium, acides faibles eau chaude.
EPDM (HT) -30⁰c à 145⁰c La vapeur d'eau chaude.
Néoprène -40⁰c à 95⁰c Acide alcalin, base d'acides.
Buna - N -30⁰c à 90⁰c Essence, huile diesel, huiles végétales, huiles pour machines, gaz naturel, eau de siège, diluant synthétique.
Viton -30⁰c à 205⁰c Acide, détergent, eau, vapeur, huiles végétales.
Silicium -55⁰c à 175⁰c Pétrole, hydroxydes, alcool, alcali.
PTFE -40⁰c à 200⁰c Les acides, l'alcool, l'oxyde d'éthyle, l'ammonium, l'hexane, l'éther, le benzène, l'hydrogène sulfuré.
RPTFE -40⁰c à 232⁰c À des températures plus élevées avec des acides, de l'alcool, de l'oxyde d'éthyle, de l'ammonium, de l'hexane, de l'éther, du benzène, de l'hydrogène sulfuré, de la vapeur basse pression.
Acier inoxydable -269⁰c à 649⁰c

Applications cryogéniques et à basse température avec de l'hélium liquide, de l'azote liquide, de la vapeur à haute température et de l'huile chaude.

Pour plus d'informations, contactez-nous maintenant. Nous serons heureux de vous proposer une solution complète.
