Równoległy zawór bramowe do oddzielania cieczy i gazu

Równoległy suwakowy zawór odcinający [Parallel slide valve]

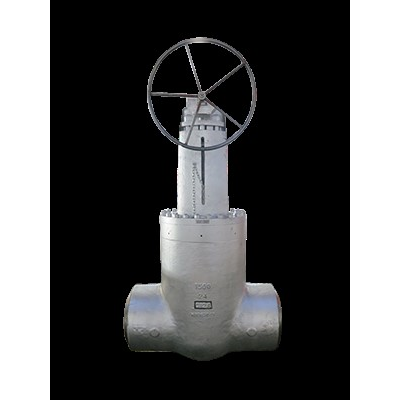

Równoległy zawór bramowe od ​​Omega Valves
Równoległy zawór bramowe od ​​Omega Valves
Równoległy zawór bramowe od ​​Omega Valves

Omega Valves dostarcza równoległy zawór bramowe. Zawory służą do izolowania gazu i cieczy. Są one szczególnie odpowiednie do zastosowań wymagających pary wodnej i wody pod wysokim ciśnieniem i wysokiej temperatury.

Zawór suwakowy z suwakiem równoległym może być produkowany do różnych zastosowań i środowisk. Skontaktuj się z nami aby uzyskać więcej informacji.


Działanie uszczelniające zaworów jest generowane przez ciśnienie, dlatego do zapewnienia prawidłowego zastosowania produktu wymagana jest minimalna różnica ciśnień

Zalety równoległy zawór bramowe

  • Zaklinowanie nie jest wymagane - zawór wykorzystuje ciśnienie i pozycję układu, aby zapewnić dodatnią izolację
  • Sprężyna zamocowana między tarczą zapewnia początkowy współczynnik uszczelnienia. Następnie stosuje się ciśnienie liniowe w celu utrzymania siły uszczelniającej
  • Bez wymaganego momentu obrotowego - Po ustawieniu tarczy nie jest wymagany dodatkowy moment obrotowy, aby utrzymać uszczelkę
  • Zawór nie jest narażony na niebezpieczne poziomy naprężeń podczas otwierania / zamykania
  • Zawór wymaga mniejszej siły roboczej
  • Przesuwne działanie zaworu zapobiega gromadzeniu się zanieczyszczeń i przedwczesnemu uszkodzeniu komponentów
  • Zapobieganie gromadzeniu się zanieczyszczeń pomaga uniknąć uszkodzenia gniazda, erozji i przecieku w zaworze
  • Uszczelka jest umieszczona tylko na powierzchni gniazda wylotowego
  • Zawór gwarantuje gładką ścieżkę przepływu między siedzeniami

Jakiekolwiek mniejsze zniekształcenia siedzeń mogą być uwzględnione, ponieważ tarcze mają pewną swobodę ustawiania się pomiędzy powierzchniami siedzeń

Równoległy zawór bramowe nadaje się do następujących miejsc i zastosowań:

  • Wytwarzanie energii
  • Połączone ciepło i energia (CHP)
  • Chemiczny i petrochemiczny
  • Szpitale
  • Browary
  • Węgiel
  • Elektrownie gazowe i olejowe
  • Elektrownie jądrowe
  • Turbiny i przemysł przetwórczy
  • Ogrzewanie i wentylacja
  • Duże i małe kompleksy przemysłowe

Zawory Omega spełniają następujące standardy

  • BE EN ISO 9001: 2015
  • PED 2014/68 / UE

Równoległe zasuwy izolacyjne mogą być stosowane w różnych środowiskach. Szczególną uwagę należy zwrócić na ekstremalne temperatury i ciśnienie w odniesieniu do użytego materiału.

Specyfikacja techniczna

  • Kołnierze z kołnierzami ANSI lub DIN, Spawanie czołowe z ANSI klasy 2500
  • 2 "(50 mm) do 24" (600 mm)
  • Rozmiar - 15 mm do 400 mm
  • Dostępne materiały - Stal węglowa, stal węglowa niskotemperaturowa i stal nierdzewna
  • Materiały dostępne na zamówienie - Stal stopowa i duplex oraz specjalna metalurgia
