Parallel slide ventil för isolering av vätska och gas

Parallell glid isolerande grindventil [Parallel slide valve]

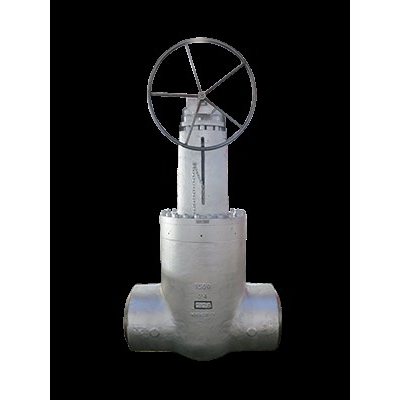

Omega Valves parallel slide ventil
Omega Valves parallel slide ventil
Omega Valves parallel slide ventil

Omega Valves levererar parallel slide ventiler. Ventilerna används för att isolera gas och vätska. De är särskilt lämpliga för applikationer som inbegriper högt tryck och hög temperatur ånga eller vatten.

Portventilen med parallellglas kan tillverkas för olika applikationer och miljöer. Kontakta oss nu för mer information.


Ventilernas tätningsverkan alstras av tryck, därför krävs ett minimum differentialtryck för tillfredsställande användning av produkten

Fördelar med den parallel slide ventil

  • Ingen klingning krävs - Ventilen använder systemtrycket och positionen för att ge positiv isoleringstäthet
  • Fjädern som är monterad mellan skivan ger den initiala tätningsfaktorn. Linjetrycket används sedan för att hålla tätningskraften
  • Inget vridmoment krävs - När skivan är på plats krävs inget ytterligare vridmoment för att hålla tätningen
  • Ventilen utsätts inte för farliga spänningsnivåer under öppning / stängning
  • Ventilen kräver en mindre arbetskraft
  • Ventilens glidande verkan förhindrar skräpackumulering och prematura skador på komponenterna
  • Förebyggandet av skräpackumulering hjälper till att undvika sätesfel, erosion och läckage i ventilen
  • Tätningen placeras endast på utloppssätets yta
  • Ventilen garanterar en jämn flödesväg mellan sätena

Eventuella mindre sitsförvrängningar kan tas emot eftersom skivorna har viss frihet att anpassa sig mellan sitsytorna

Den parallel slide ventilen är lämplig för följande platser och applikationer:

  • Kraftproduktion
  • Kombinerad värme och kraft (CHP)
  • Kemisk och petrokemisk
  • sjukhus
  • bryggerier
  • Kol
  • Gas- och oljedrivna kraftverk
  • Kärnkraftverk
  • Turbin- och processindustrier
  • Värme och ventilation
  • Stora och små industriella komplex

Omega Valves uppfyller följande standarder

  • BE EN ISO 9001: 2015
  • PED 2014/68 / EU

Den parallella skyddsventilen kan användas i olika miljöer. Särskild hänsyn tas till extrema temperaturer och tryck i förhållande till det material som används.

Tekniska specifikationer

  • Flänsar med ANSI eller DIN flänsar, Butt Weld till ANSI Class 2500
  • 2 "(50mm) till 24" (600mm)
  • Storlek - 15mm till 400mm
  • Material som finns tillgängliga - Kolstål, lågtemperatur kolstål och rostfritt stål
  • Material på förfrågan - Alloy och duplex stål och speciell metallurgi

Kontakta Omega Valves
