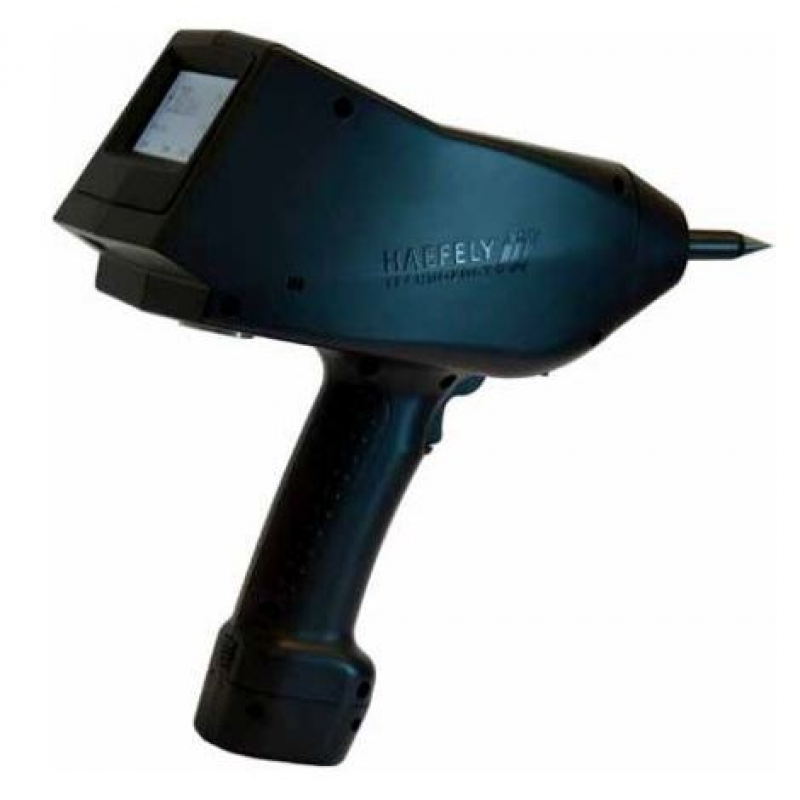

Série ONYX (pistola de simulador de descarga eletrostática)
ONYX 16/30 [2499980/82]
A série ONYX - A pistola de simulador de descarga eletrostática é um simulador de descarga eletrostática de última geração disponível em versões de 16kV ou 30kV. É a pistola ESD mais ergonômica de 30kV sem uma unidade de controle de base adicional que pode ser bateria ou rede elétrica. A tela sensível ao toque fácil de usar, o design ergonômico, as unidades RC modulares, a interface multilingue, o software de controle remoto, a luz LED integrada e a exibição de temperatura e umidade permitem o uso sem problemas do ONYX em todos os tipos de sites de teste.
Série ONYX - pistola de simulador de descarga eletrostática
ESPECIFICAÇÃO TÉCNICA
Tensão de descarga de ar | 1-16kV ou 1-30kV | Resolução de tensão | Passos de 100V |
Cont. Tensão de descarga | 1-16kV ou 1-30kV | Polaridade de descarga | Positivo e negativo |
Repetição de descarga | Single / 0.1 / 0.2 / 0.5 / 1/2/5/10 / 20Hz | Modos de operação | Único e Contínuo |
Discharge Counter | 1-9999 | Vida útil da bateria | > 16 Horas |
Rede R / C Padrão | 150pF / 330Ω | Consumo de energia | 17VA |
Dimensões (L x A x P) | 290 x 270 x 110 mm | Peso | 1,7 kg |
Função chave inteligente
O ONYX Series - ESD Simulator Gun possui uma chave inteligente integrada integrada no botão de disparo. Muitas funções podem ser definidas pelo usuário, incluindo: comutação de polaridade, luz LED, reinicialização do contador, tensão aumentando / diminuindo e outros.
Auto teste
O ONYX possui uma autoteste que verifica que todos os componentes principais da unidade estão funcionando corretamente. Isso garante que testes precisos e confiáveis sejam realizados sempre que a arma é usada.
BENEFÍCIOS
Flexibilidade - permite aos usuários atender a diferentes especificações de teste com a máxima relação custo-eficácia.
Rápido e Simples: operação de um toque e estrutura de menu simples na tela.
Mobilidade - a pistola ESD mais ergonômica de 30kV no mercado sem uma unidade de controle de base externa.
Confiável e econômico - Um suíço produziu produtos, confiabilidade, serviço e suporte em um pacote econômico.
Características
Função de "chave inteligente" definida pelo usuário
Interface de tela de toque
Design ergonômico
Nenhuma unidade base
Testes pré-definidos de acordo com o Padrão
Defina, armazene e carregue testes
Redes RC substituíveis pelo usuário
Comutação automática de polaridade
Controle remoto
Operação de bateria ou rede
Aplicações
IEC / EN 61000-4-2 Edição 2 (2009)
IEC / EN 61326
IEC / EN 61000-6-1 & -6-2
IEC 61340-3-1
ISO 10605
GMW 3097
Ford AB / AC
ANSI C63.16
PSA B21 7110
ISO 14304
ITU-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-CORE
GR-1089-CORE
e outros
