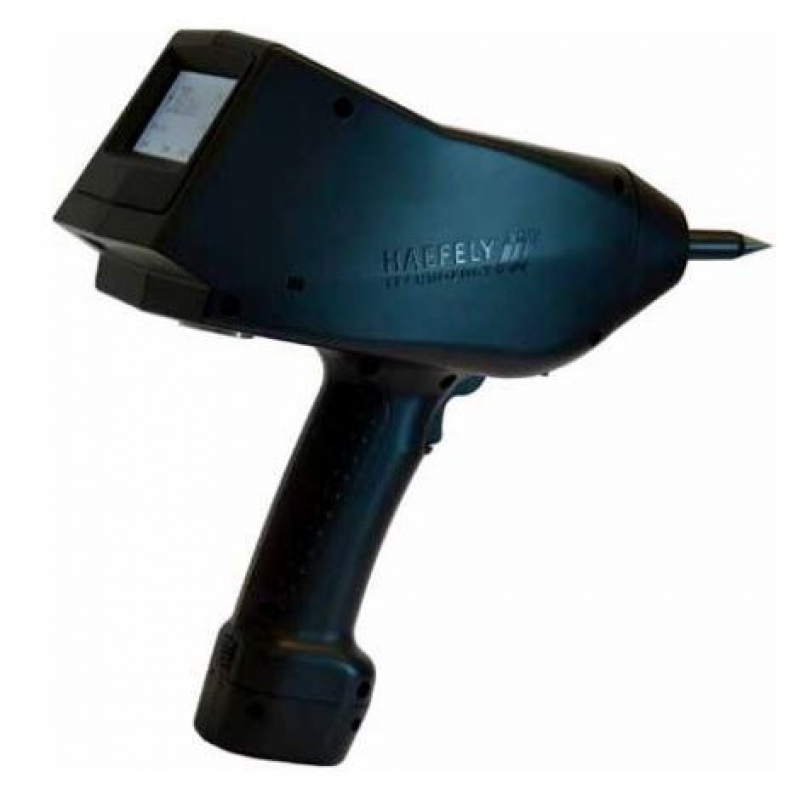

ONYXシリーズ（静電気放電銃）
ONYX 16/30 [2499980/82]
ONYXシリーズ - 静電気放電シミュレータガンは、16kVまたは30kVバージョンの最新静電気放電シミュレータです。これは、バッテリまたは主電源で動作する追加のベースコントロールユニットを使用しない、最も人間工学に基づいた30kV ESDガンです。使いやすいタッチスクリーン、人間工学に基づいたデザイン、モジュラーRCユニット、多言語インターフェース、リモートコントロールソフトウェア、内蔵LEDライト、温度・湿度表示により、すべてのタイプのテストサイトでONYXをトラブルフリーに使用できます。
ONYXシリーズ - 静電気放電シミュレータガン
技術仕様
空気放電電圧 | 1〜16kVまたは1〜30kV | 電圧分解能 | 100Vステップ |
Cont。放電電圧 | 1〜16kVまたは1〜30kV | 放電極性 | ポジティブとネガティブ |
放電繰返し | 単一/ 0.1 / 0.2 / 0.5 / 1/2/5/10 / 20Hz | 動作モード | 単一および連続 |
放電カウンタ | 1-9999 | バッテリー寿命 | > 16時間 |
デフォルトR / Cネットワーク | 150pF /330Ω | 消費電力 | 17VA |
寸法（W×H×D） | 290×270×110mm | 重量 | 1.7kg |
スマートキー機能
ONYXシリーズ - ESDシミュレータガンには、トリガーボタンに統合されたスマートキーが内蔵されています。極性切り替え、LEDライト、カウンタリセット、昇圧/昇圧など、複数の機能をユーザが定義することができます。
セルフテスト
ONYXは、ユニットのすべての主要コンポーネントが正しく動作していることを確認する自己テストを備えています。これにより、ガンが使用されるたびに正確で信頼性の高いテストが実行されます。
利点
柔軟性 - 最大限のコスト効率でさまざまなテスト仕様を満たすことができます。
すばやく簡単 - ワンタッチ操作と画面上のメニュー構造に簡単。
モビリティ - 外付けのベースコントロールユニットを使用しない市販の最も人間工学的な30kV ESDガン。
信頼性と経済性 - スイス製の製品、信頼性、サービス、サポートを予算に配慮したパッケージで提供します。
特徴
ユーザー定義の「スマートキー」機能
タッチスクリーンインターフェース
人間工学に基づいた設計
ベースユニットなし
Standardに準拠した事前定義済みテスト
テストの定義、格納、およびロード
ユーザ交換可能なRCネットワーク
自動極性切り替え
リモコン
バッテリまたは主電源の動作
アプリケーション
IEC / EN 61000-4-2 Edition 2（2009）
IEC / EN 61326
IEC / EN 61000-6-1＆-6-2
IEC 61340-3-1
ISO 10605
GMW 3097
フォードAB / AC
ANSI C63.16
PSA B21 7110
ISO 14304
ITU-T K.20
MIL-STD-331 / -464 / -750 / -883 / -1512 / -1514 / -1541 / -1542
RTCA / DO-160
JEDEC 22-A114
GR-78-CORE
GR-1089-CORE
その他
