La vanne papillon papillon compacte offre une solution de vanne économique

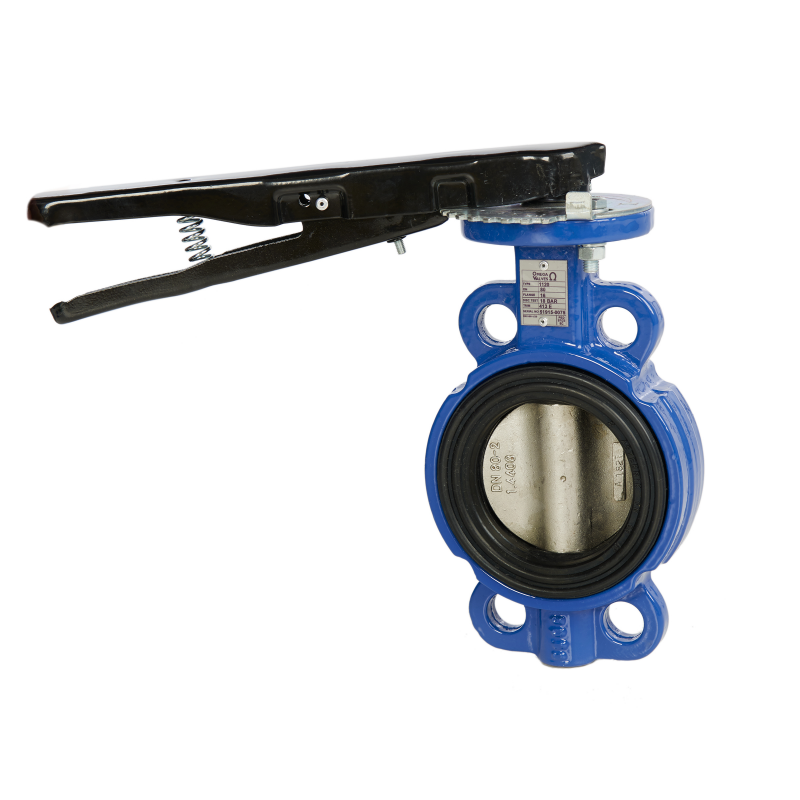

vanne papillon wafer [butterfly wafer valve]

Omega Valves propose différentes vannes papillon wafer pour répondre à vos exigences.

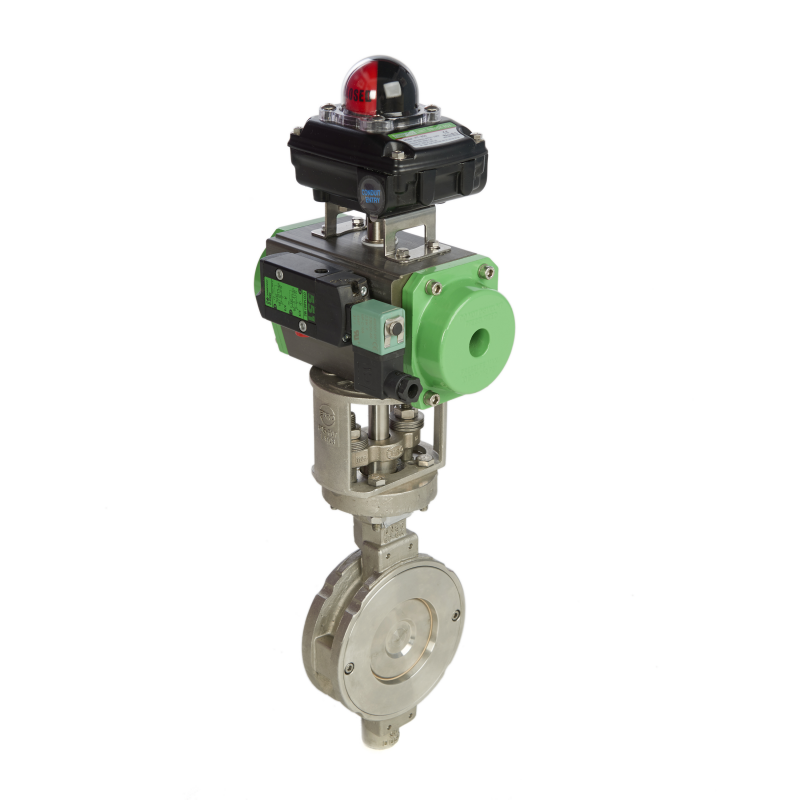

Les vannes papillon wafer servent à isoler ou à contrôler le débit des fluides. La vanne papillon peut être actionnée manuellement à la main (localement) ou automatiquement par un actionneur (à distance). La plupart des vannes papillon papillon sont bidirectionnelles et peuvent être installées dans les deux sens, quel que soit le débit.

Les vannes papillon Wafer sont plus petites et plus légères que d’autres vannes papillon, à bille, à vanne ou à soupape. La construction simple et les principes de fonctionnement font des vannes papillon papillon une option économique.


Avantages de la vanne papillon wafer

Caractéristiques Avantages
Design compact La vanne a de petites dimensions et prend moins de place. La vanne papillon en wafer est donc idéale pour une utilisation sous des réservoirs et autres zones confinées où les grandes vannes ne peuvent pas être installées.
Faible poids Les vannes papillon de wafer sont légères. Les vannes sont faciles à installer et nécessitent moins de main d’œuvre. Le faible poids de la vanne papillon en wafer permet son utilisation sur des tuyaux avec un support minimal.
À bas prix

Le disque, la tige et le siège sont les seules pièces de la vanne qui entrent en contact avec la substance. Le corps de la vanne peut donc être construit dans un matériau économique.

Le coût total et le temps de fabrication de la vanne sont minimisés par le matériau économique et la conception simple de la vanne papillon en wafer.

Raccord à plusieurs brides Les vannes papillon papillon peuvent être utilisées sur les brides standard américaines (ANSI) et allemandes (PN16).
Uniformité de conception La plupart des fabricants de vannes papillon en papillon suivent des mesures similaires, ce qui permet de les remplacer facilement. L'uniformité de la conception élimine le besoin de modifier ou de couper la tuyauterie.

Les vannes papillon conviennent aux applications suivantes

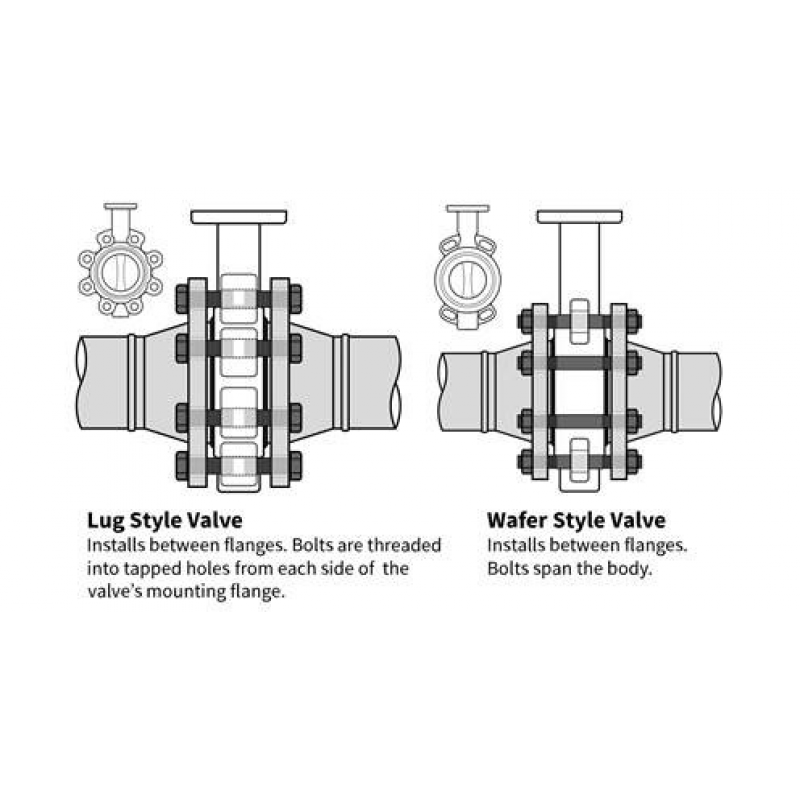

La vanne papillon wafer ne peut être utilisée qu'entre brides et non en bout de ligne, où il n'y a qu'une seule bride.

  • La plupart des types de vannes à papillon conviennent au contrôle du débit d'air, de poudres et de fluides.
  • Des vannes papillon spéciales revêtues de polytétrafluoroéthylène (PTFE) sont disponibles pour les applications impliquant des acides et des produits chimiques agressifs.
  • Les sièges en métal Inconel ou RPTFE avec un corps en carbone ou en acier inoxydable sont disponibles sur demande pour une utilisation dans des températures et pressions extrêmes.

Les vannes papillon ne conviennent pas aux substances volumineuses ou sèches qui peuvent se coincer entre le disque et le siège et nuire au bon déroulement des opérations.

Les vannes papillon à papillon sont idéales pour les industries suivantes

  • Usines de traitement des eaux et des effluents
  • CVC
  • Services de construction
  • Réfrigération
  • Pétrole et gaz
  • Industrie chimique
  • Fabrication
  • Manutention en vrac
  • Pharmaceutique

Les vannes papillon wafer sont utilisées dans les endroits suivants

  • Maisons
  • Des bureaux
  • Les hôpitaux
  • Usines de fabrication
  • Raffineries et plates-formes pétrolières
  • Centrales
  • Usines de traitement des eaux
  • Travaux de gaz

Toutes les vannes papillon papillon fournies par Omega Valves sont conformes aux normes suivantes

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Fire Safe
  • GOST (sortant)
  • SIL
  • TA Luft
  • API 609 et API 598

Types de vanne papillon wafer

  • Vanne papillon à double bride
  • Vanne papillon concentrique
  • Vanne papillon double offset
  • Vanne papillon triple offset

Les vannes papillon wafer sont disponibles dans les matériaux suivants

  • Fonte de fer
  • Acier au carbone
  • Acier inoxydable

Avantages de la vanne papillon wafer

Siège Température Les usages
EPDM -30⁰c à 110⁰c Air, eau, alcool éthylique, industrie du sucre, ammonium, acides faibles, eau chaude.
EPDM (HT) -30⁰c à 145⁰c Vapeur d'eau chaude.
Néoprène -40⁰c à 95⁰c Acides alcalins, acides basiques.
Buna - N -30⁰c à 90⁰c Essence, huile diesel, huiles végétales, huiles pour machines, gaz naturel, eau de siège, diluant synthétique.
Viton -30⁰c à 205⁰c Acide, détergent, eau, vapeur, huiles végétales.
Silicium -55⁰c à 175⁰c Pétrole, hydroxydes, alcool, alcali.
PTFE -40⁰c à 200⁰c Acides, alcool, oxyde d'éthyle, ammonium, hexane, éther, benzène, sulfure d'hydrogène.
RPTFE -40⁰c à 232⁰c À des températures plus élevées avec des acides, alcool, oxyde d'éthyle, ammonium, hexane, éther, benzène, sulfure d'hydrogène, vapeur à basse pression.
Acier inoxydable -269⁰c à 649⁰c

Applications cryogéniques et à basse température avec de l'hélium liquide, de l'azote liquide, de la vapeur à haute température et de l'huile chaude.

Pour plus d'informations, contactez-nous maintenant. Nous nous ferons un plaisir de vous proposer une solution complète.
