Types de vannes papillon pour toutes les applications industrielles

vanne papillon [butterfly valve]

Omega Valves propose différents types de vannes papillon pour répondre à vos exigences.

Les vannes papillon sont utilisées pour isoler ou contrôler le débit des fluides. La vanne papillon peut être actionnée manuellement à la main (localement) ou automatiquement par un actionneur (à distance).


Les vannes papillon sont plus petites et plus légères que les vannes à boisseau sphérique, à vanne ou à soupape La construction simple et les principes de fonctionnement font des robinets à papillon une option économique. La vanne peut être modifiée pour minimiser les pertes de fluide en modifiant le disque.

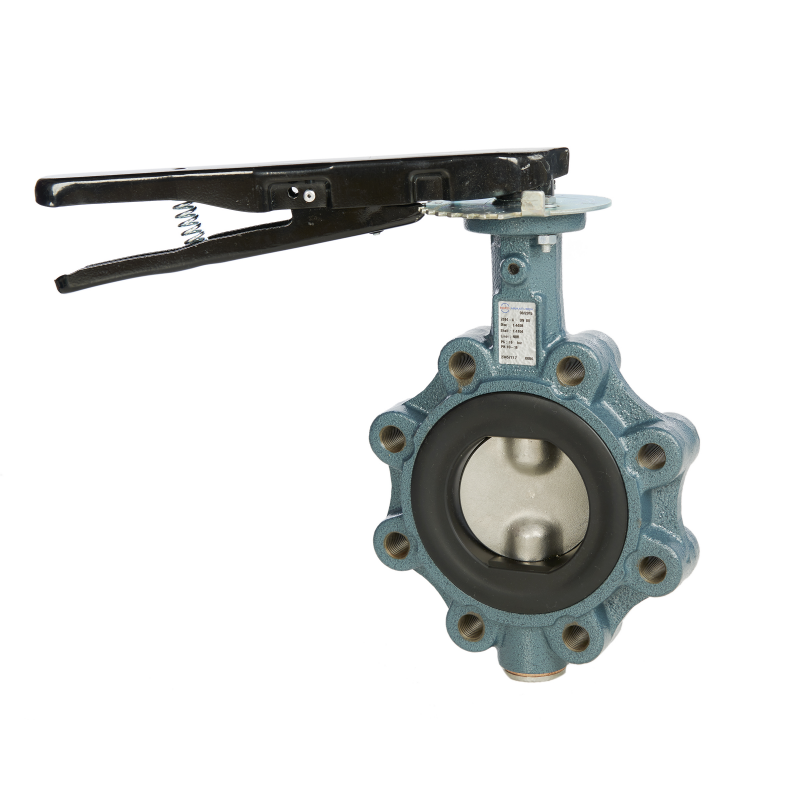

La vanne papillon à siège souple est conçue pour être rentable. Avec la soupape à siège souple, seuls le disque, la tige et le siège touchent le fluide, ce qui permet de construire le matériau du corps avec des matériaux de qualité inférieure. Par conséquent, de nombreuses vannes papillon à siège souple sont configurées en fonte avec garniture en acier inoxydable et siège en EPDM.

Le débit des fluides est contrôlé par le disque ou l’amortisseur, qui tourne sur une tige centrale. La vanne papillon tourne à 90 ° ou un quart de tour pour ouvrir ou fermer la vanne. D'autres applications spécifiques sont possibles en ouvrant la vanne en des points fixes de 10⁰, 20⁰, 40⁰ et 45⁰. La plupart des types de vannes papillon sont bidirectionnelles et peuvent être pivotées dans les deux sens.

Les vannes papillon conviennent aux applications suivantes

  • La plupart des types de vannes à papillon conviennent au contrôle du débit d'air, de poudres et de fluides.
  • Des vannes papillon spéciales revêtues de polytétrafluoroéthylène (PTFE) sont disponibles pour les applications impliquant des acides et des produits chimiques agressifs.
  • Les sièges en métal Inconel ou RPTFE avec un corps en carbone ou en acier inoxydable sont disponibles sur demande pour une utilisation dans des températures et pressions extrêmes.

Les vannes papillon sont utilisées dans les endroits suivants

  • Maisons
  • Des bureaux
  • Les hôpitaux
  • Usines de fabrication
  • Raffineries et plates-formes pétrolières
  • Centrales
  • Usines de traitement des eaux
  • Travaux de gaz

Tous les types de vannes papillon fournies par Omega Valves sont conformes aux normes suivantes

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Fire Safe
  • GOST (sortant)
  • SIL
  • TA Luft
  • API 609 et API 598

Il y a six types de vannes papillon

  • Papillon papillon
  • Vanne papillon à cornes
  • Vanne Papillon À Double Bride
  • Vanne papillon concentrique
  • Vanne Papillon Double Offset
  • Vanne papillon triple excentrée

Les vannes papillon sont disponibles dans les matériaux suivants

  • Fonte de fer
  • Acier au carbone
  • Acier inoxydable

Les sièges des vannes papillon sont disponibles dans les matériaux et tailles suivants

  • EPDM - Le siège est disponible de 2 pouces à 24 pouces.
  • NBR, VITON et PTFE - Le siège est disponible de 2 pouces à 12 pouces.

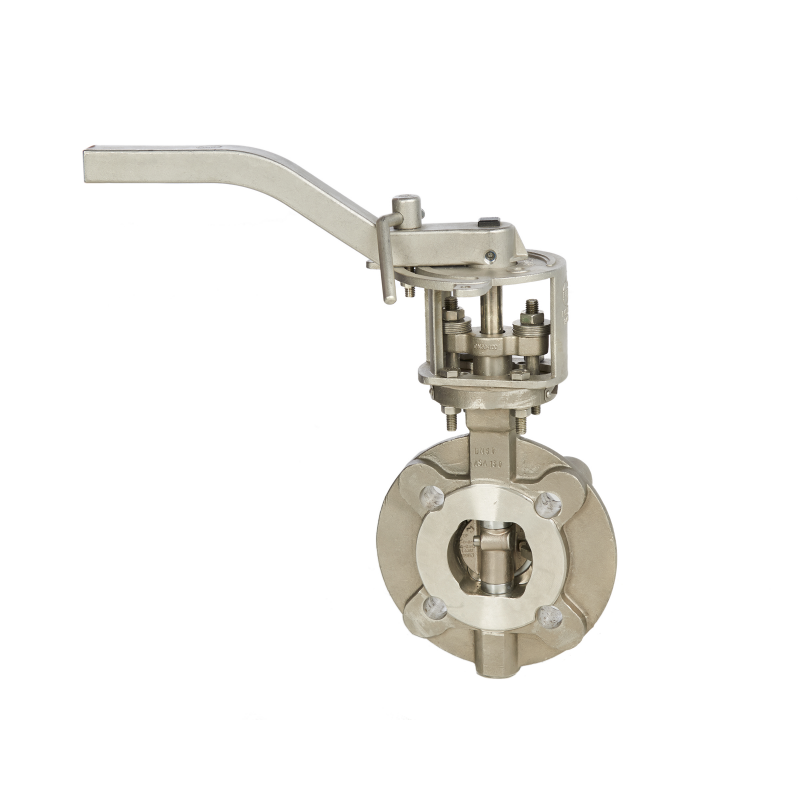

  • Sièges en métal ou en RPTFE (pour la vanne papillon à double offset et triple offset) - La taille varie de 2 pouces à 24 pouces.

De plus grandes tailles sont disponibles sur demande. Pour les vannes papillon techniques, contactez-nous maintenant. Nous serons heureux de vous proposer une solution complète pour répondre à vos exigences.
