Vanne papillon avec actionneur pour des opérations plus productives

vanne papillon avec actionneur [butterfly valve with actuator]

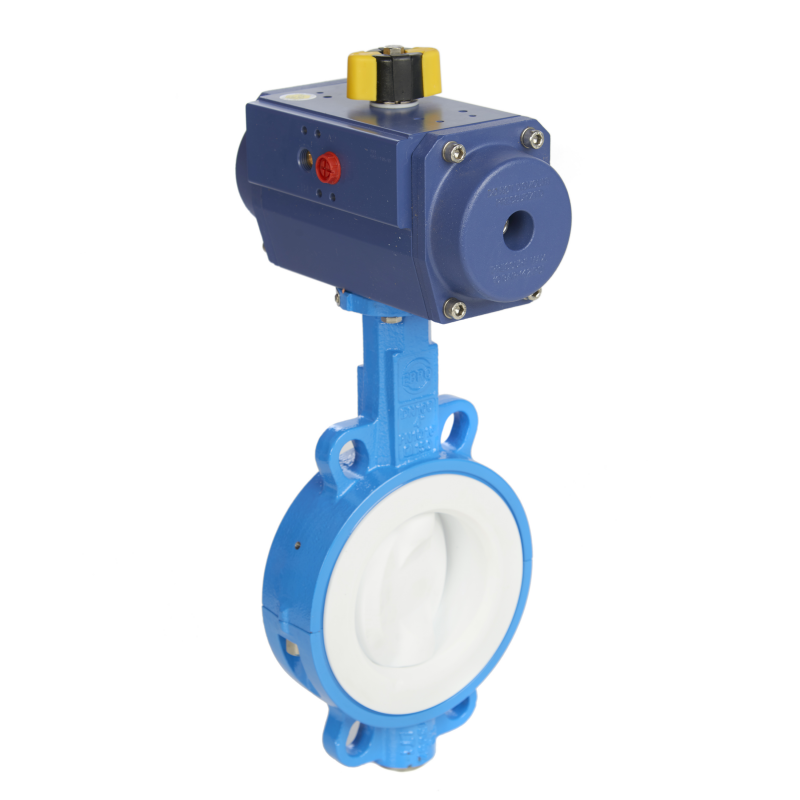

vanne papillon bleue avec actionneur

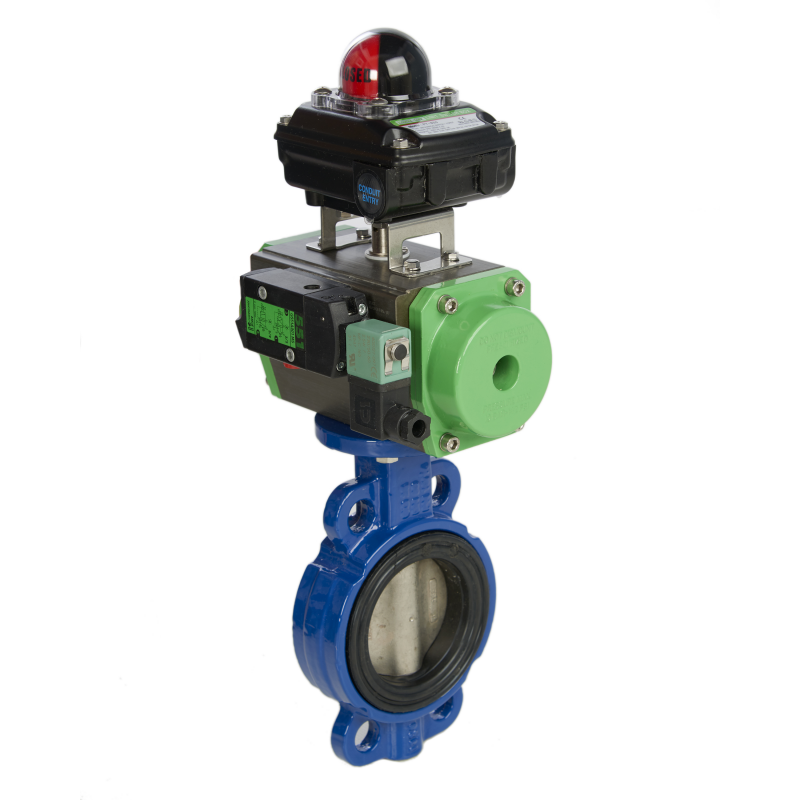

vanne papillon avec actionneur et boîtier de commande

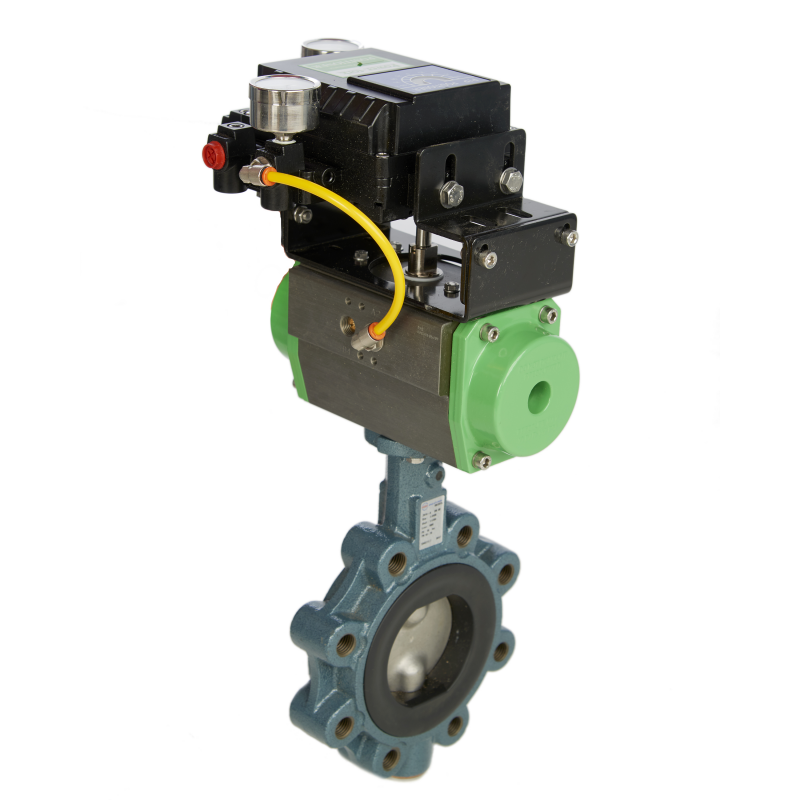

vanne papillon verte avec actionneur

La vanne papillon avec actionneur est un outil efficace pour automatiser tout processus industriel. La large gamme d'options, de matériaux et de configurations permet à la vanne papillon d'être contrôlée par un bouton et surveillée en direct. Les deux actionneurs de vanne courants sont des actionneurs pneumatiques et électriques. Les actionneurs montés sur les vannes papillon sont appelés «actionneurs rotatifs».


Après l'assemblage de la vanne papillon avec l'actionneur (avec l'actionneur pneumatique ou électrique), de l'air ou de l'électricité est fourni à l'actionneur. La vanne tourne à 90 ° ou un quart de tour pour ouvrir ou fermer la vanne. D'autres applications spécifiques sont possibles en ouvrant la vanne en des points fixes de 10⁰, 20⁰, 40⁰ et 45⁰.

La vanne papillon avec actionneur élimine la nécessité pour un opérateur de rester à proximité de la vanne et de faire fonctionner la vanne manuellement. L'opérateur peut maintenant contrôler le mouvement de la vanne à distance, à partir de la salle de contrôle.

Les accessoires suivants améliorent l'utilisation de la vanne papillon avec des actionneurs

  • Le boîtier de commande informe l'opérateur lorsque la vanne est ouverte ou fermée.
  • Le positionneur électropneumatique commande la vanne à l'aide d'un signal 4-20mA.
  • L'électrovanne de Namur contrôle l'alimentation en air avec un signal électrique.
  • La fonction de rappel par ressort (dans les actionneurs électriques et pneumatiques) ou la fonction de secours de la batterie (dans les actionneurs électriques) garantit un fonctionnement sans faille.
  • Le boîtier aide à répondre aux exigences ATEX
  • Soupape d'échappement rapide
  • Régulateur de filtre à air
  • Plaque d'accélérateur
  • Soupape à pointeau

Principaux facteurs à prendre en compte lors de la sélection d'une vanne papillon avec actionneur

  • La substance
  • Air d'instrument disponible
  • La pression de la ligne de soupape
  • Température
  • Combien de fois la valve sera actionnée
  • Couple de la vanne
  • Environnement
  • Niveaux d'humidité

Les vannes papillon conviennent aux applications suivantes

  • La plupart des types de vannes à papillon conviennent au contrôle du débit d'air, de poudres et de fluides.
  • Des vannes papillon spéciales revêtues de polytétrafluoroéthylène (PTFE) sont disponibles pour les applications impliquant des acides et des produits chimiques agressifs.
  • Des sièges en métal Inconel ou RPTFE avec un corps en carbone ou en acier inoxydable sont disponibles sur demande pour une utilisation dans des températures et pressions extrêmes.

La vanne papillon avec actionneur est utilisée dans les endroits suivants

  • Maisons
  • Des bureaux
  • Les hôpitaux
  • Usines de fabrication
  • Raffineries et plates-formes pétrolières
  • Centrales
  • Usines de traitement des eaux
  • Travaux de gaz
  • Zones ATEX
  • Emplacements offshore

ISO Mount est un guide standard international qui simplifie le processus d'assemblage précis de la vanne papillon avec l'actionneur.

Les vannes papillon sont conformes aux normes et accréditations suivantes

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Fire Safe
  • GOST (sortant)
  • SIL
  • TA Luft
  • API 609 et API 598

L'actionneur pneumatique est conforme aux normes et réglementations suivantes

  • Système de gestion de la qualité UNI EN ISO-9001: 2008
  • Autorisation d'exportation de la Fédération de Russie, de la Biélorussie et du Kazakhstan TU-CRE
  • Déclaration de conformité à la directive ESHR sur les machines 2006/42 / CE
  • Niveau d'intégrité de sécurité SIL-3 CEI EN 61508/61511
  • Déclaration de code de protection IP67 EN 60529 / A1: 1999
  • Déclaration de conformité pour une utilisation dans des environnements explosifs (aluminium) ATEX 2014/34 / UE
  • Déclaration de conformité pour une utilisation dans des environnements explosifs (acier inoxydable) ATEX 2014/34 / UE
  • Déclaration de conformité Conception, fabrication et essais EN 15714-3: 2009

L'actionneur électrique est conforme aux normes et réglementations suivantes

  • SO 9001, ISO 14001, OHSAS 18001
  • ATEX, NEMA, IEEE, RCC-E, SIL
  • ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Types de vanne papillon avec actionneur

Il existe six types de vanne papillon

  • Papillon papillon
  • Vanne papillon à cornes
  • Vanne Papillon À Double Bride
  • Vanne papillon concentrique
  • Vanne Papillon Double Offset
  • Vanne papillon triple excentrée

Les vannes papillon sont disponibles dans les matériaux suivants

  • Fonte de fer
  • Acier au carbone
  • Acier inoxydable

Les sièges des vannes papillon sont disponibles dans les matériaux et tailles suivants

  • EPDM - Le siège est disponible de 2 pouces à 24 pouces.
  • NBR, VITON et PTFE - Le siège est disponible de 2 pouces à 12 pouces.
  • Sièges en métal ou en RPTFE (pour les vannes papillon à double décalage et à triple décalage) - La taille varie de 2 pouces à 24 pouces.

De plus grandes tailles sont disponibles sur demande.

Actuateur

  • Actionneur électrique
  • Actionneur pneumatique
  • Actionneur à crémaillère
  • Actionneur Scotch Yoke
  • Actionneur en acier inoxydable
  • Actionneur ATEX
  • Actionneur SIL 3
  • Actionneur revêtu de PTFE
  • Actionneur de fabrication européenne
  • Actionneur de fabrication de l'UE
  • Actionneur TU-CRE

Pour les vannes papillon conçues avec un actionneur, contactez-nous maintenant. Nous serons heureux de vous proposer une solution complète pour répondre à vos exigences.
