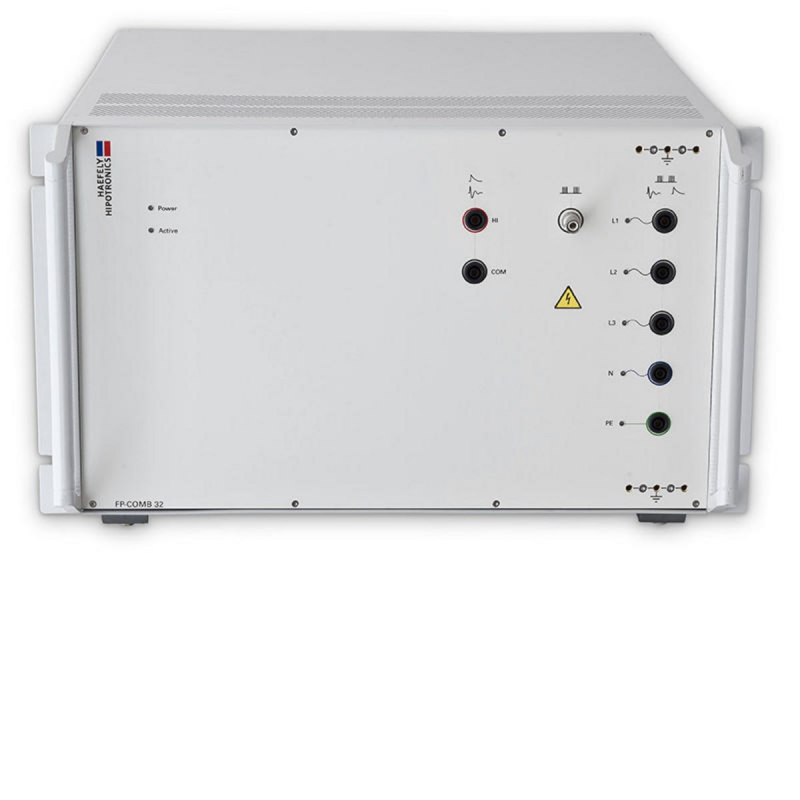

FP-COMB 32
FP-COMB 32 [2490430]
サージコンビネーションウェーブ、リングウェーブ、およびEFT /バーストテスト用のFP-COMB 32カップリング/デカップリングネットワーク。 IEC / EN 61000-4-4、IEC / EN 61000-4-5、およびIEC / EN 61000-4-12の標準要件に完全に準拠しています。
FP-COMB 32結合/デカップリングネットワーク - for
サージコンビネーション波、リング波、EFT /バースト -
の標準要件に完全に準拠しています。
IEC / EN 61000-4-4、IEC / EN 61000-4-5およびIEC / EN
61000-4-12。
FP-COMB32は、AXOS5 / AXOS8によって制御される
拡張可能なイミュニティテストシステム。 CDN
結合経路、位相を自動的に変更する
テストに基づいた角度とソースインピーダンス
AXOSコントローラを介してユーザーが設定したパラメータ -
標準および結合モードに依存する。
FP-COMB32は、残留物
EUT主入力の電圧レベルは、
各タイプのCDN用の適切なデカップリングインダクタ
要件を満たすために
定格電流での電圧降下に関して）。の他に
EN / IEC 61000-4-5規格をカバーするFPCOMB
32はサージに対応するためのテストもカバーしています
ANSI / IEEE C62.41で概説されている要件。
特徴
- サージコンビネーション波形、1.2 /50μs〜8 /20μs
- リングウェーブ、100kHz
- 電気高速過渡（EFT）/バースト
- サージコンビネーション波とリング波の7kVインパルス電圧
- EFT /バースト用の5kVインパルス電圧
- ライン電圧480V AC / DC相から相
- 32A EUT電流/フェーズ
- 各パスの位相角同期
利点
- サージコンビネーション波、リング波、EFT /バースト用のCDNの組み合わせ
- LEDはアクティブモードと結合経路を示します
- サージインピーダンスの自動選択
- AXOSシリーズジェネレータによって完全にリモート制御
技術仕様
カップリング
| CDNインプット | バナナソケットフロントパネル | 5コネクタ |
| CDN出力 | バナナソケットフロントパネル | 5コネクタ |
| 波形 | EFT /バースト サージコンビネーションウェーブ リングウェーブ | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| 最大EFT入力電圧 | 5kV | |
| 最大サージ入力電圧 | 7kV | |
| 最大リング波入力電圧 | 7kV | |
| カップリングパスの選択 | 自動 | IEC ANSI |
| 同期 | 10V〜480Vの入力電圧、0〜359°、ステップ1° | カップリングパスで同期、出力BNCリアパネル |
デカップリング
| 電圧AC | 最大480V AC 16.7Hz、50Hz、60Hz |
| 電圧DC | 最大480VのDC |
| 名目上の電流 | 32A |
| EFT入力電圧範囲 | 0.2kV〜5kV |
| サージコンビネーション波入力電圧範囲 | 0.2kV〜7kv |
| リング波入力電圧範囲 | 0.2kV〜7kV |
| カップリングパスの選択 | 自動 |
| 同期 | 10V〜480Vの入力電圧、0〜359°、ステップ1° |
