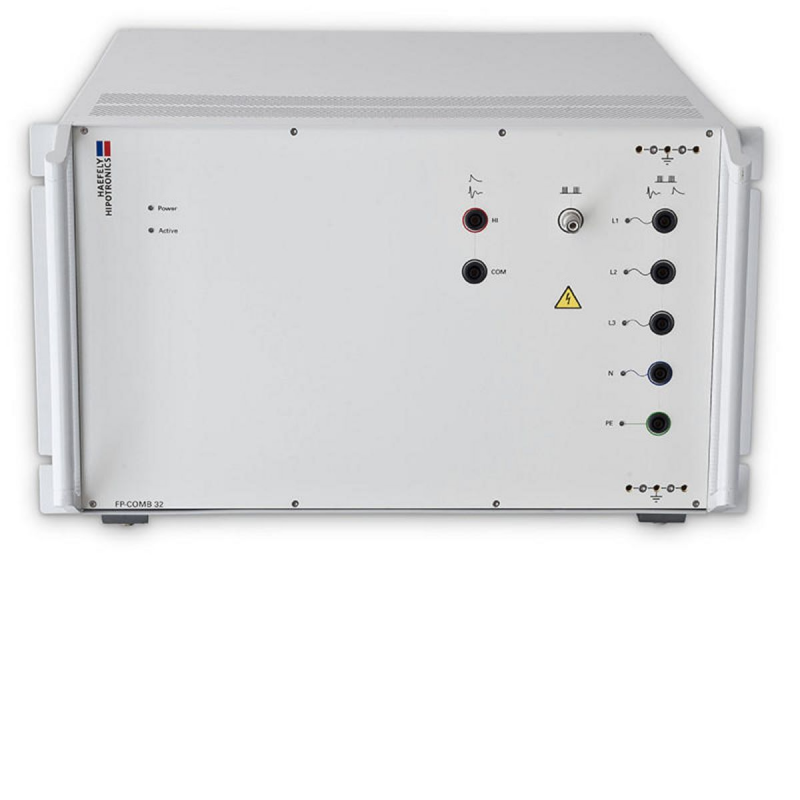

FP-COMB 32
FP-COMB 32 [2490430]
서지 콤비네이션 웨이브, 링 웨이브 및 EFT / 버스트 테스트와 함께 사용하기위한 FP-COMB 32 커플 링 / 디커플링 네트워크. IEC / EN 61000-4-4, IEC / EN 61000-4-5 및 IEC / EN 61000-4-12의 표준 요구 사항을 완벽하게 준수합니다.
FP-COMB 32 커플 링 / 디커플링 네트워크 -
서지 콤비네이션 웨이브, 링 웨이브 및 EFT / 버스트 -
의 표준 요구 사항을 완벽하게 준수합니다.
IEC / EN 61000-4-4, IEC / EN 61000-4-5 및 IEC / EN
61000-4-12.
FP-COMB 32는 AXOS 5 / AXOS 8에 의해 제어됩니다
확장 면역 테스트 시스템. CDN
커플 링 경로, 위상을 자동으로 변경합니다.
각도 및 소스 임피던스는 테스트를 기반으로합니다.
AXOS 컨트롤러를 통해 사용자가 설정 한 매개 변수 -
표준 및 커플 링 모드에 따라 다릅니다.
FP-COMB 32는 잔류 물을 줄이기 위해 설계되었습니다.
피 시험 기기의 주 입력에서의 전압 레벨은
각 유형의 CDN에 적합한 적절한 디커플링 인덕터
요구 사항을 충족시키기위한 애플리케이션
정격 전류에서 전압 강하에 관한 것). 와는 별개로
EN / IEC 61000-4-5 표준 인 FPCOMB
32는 또한 서지에 부합하는 테스트를 다룹니다.
ANSI / IEEE C62.41에 요약 된 요구 사항.
풍모
- 서지 콤비네이션 웨이브, 1.2 / 50μs - 8 / 20μs
- 링 웨이브, 100kHz
- 전기 고속 트랜지언트 (EFT) / 버스트
- 서지 복합파 및 링 웨이브 용 7kV 임펄스 전압
- EFT / 버스트에 대한 5kV 임펄스 전압
- 라인 전압 480V AC / DC 상간
- 위상 당 피 시험 기기 전류 32A
- 각 경로의 위상 각 동기화
은혜
- 서지 복합파, 링 웨이브 및 EFT / 버스트에 대한 결합 CDN
- LED는 활성 모드와 연결 경로를 나타냅니다.
- 서지 임피던스의 자동 선택
- AXOS 시리즈 발전기로 완전 원격 제어
기술 사양
연결
| CDN 입력 | 바나나 소켓 전면 패널 | 5 커넥터 |
| CDN 출력 | 바나나 소켓 전면 패널 | 5 커넥터 |
| 파형 | EFT / 버스트 서지 콤비네이션 웨이브 링 웨이브 | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| 최대 EFT 입력 전압 | 5kV | |
| 최대 서지 입력 전압 | 7kV | |
| 최대 링 웨이브 입력 전압 | 7kV | |
| 커플 링 경로 선택 | 오토매틱 | IEC ANSI |
| 동기화 | 10V - 480V 입력 전압, 0-359 °, 1 단계 | 커플 링 경로에서 동기화, 출력 BNC 후면 패널 |
감 결합
| 전압 AC | 최대 480V AC 16.7Hz, 50Hz, 60Hz |
| 전압 DC | 최대 480V DC |
| 명목상의 현재 | 32A |
| EFT 입력 전압 범위 | 0.2kV ~ 5kV |
| 서지 콤비네이션 웨이브 입력 전압 범위 | 0.2kV - 7kv |
| 링 웨이브 입력 전압 범위 | 0.2kV ~ 7kV |
| 커플 링 경로 선택 | 오토매틱 |
| 동기화 | 10V ~ 480V 입력 전압, 0 ~ 359 °, 1 단계 |
