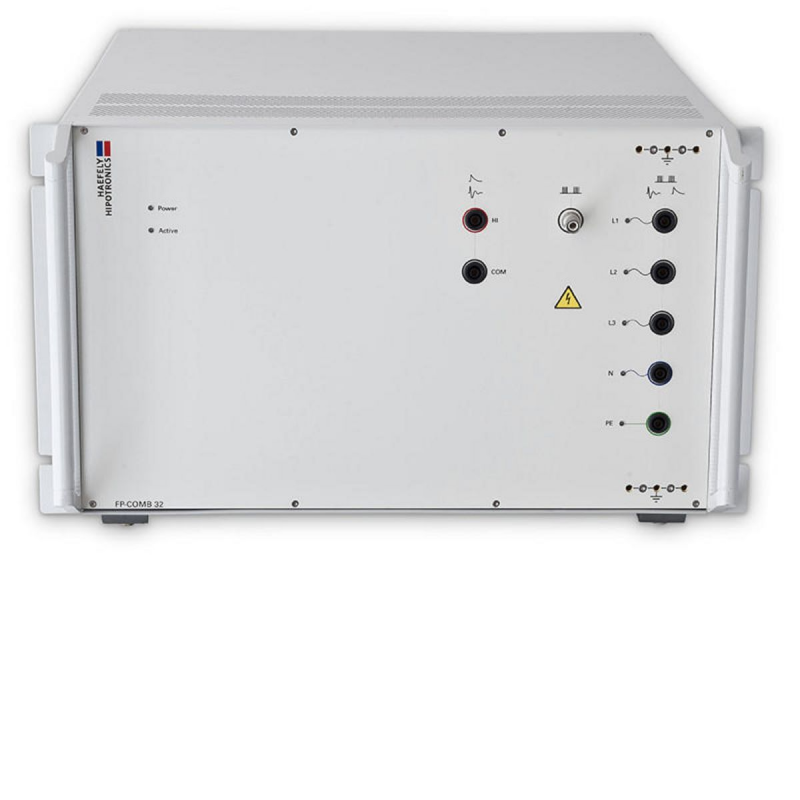

FP-COMB 32-koblings- / avkoblingsnettverket for bruk med Surge Combination Wave, Ring Wave og EFT / Bursts testing. Fullstendig kompatibel med standardkravene i IEC / EN 61000-4-4, IEC / EN 61000-4-5, og IEC / EN 61000-4-12
FP-COMB 32-koblings- / avkoblingsnettet - for
Surge Combination Wave, Ring Wave og EFT / Burst -
er helt i samsvar med standardkravene til
IEC / EN 61000-4-4, IEC / EN 61000-4-5 og IEC / EN
61000-4-12.
FP-COMB 32 styres av AXOS 5 / AXOS 8
utvidbart immunitetstestsystem (er). CDN
Endrer automatisk koblingsbanene, fase
vinkler og kildeimpedans basert på test
parametere satt av brukeren via AXOS-kontrolleren -
avhengig av standard og koblingsmodus.
FP-COMB 32 ble designet for å redusere gjenværende
spenningsnivåer på EUT-hovedinngangene ved å integrere
riktig dekobling induktorer for hver type CDN
søknad for å oppfylle kravene (med
hensyn til spenningsfall ved nominell strøm). Bortsett fra
som dekker EN / IEC 61000-4-5-standarden, FPCOMB
32 dekker også tester for å møte bølge
krav angitt i ANSI / IEEE C62.41.
Egenskaper
- Surge Combination Wave, 1,2 / 50μs - 8 / 20μs
- Ringbølge, 100 kHz
- Elektrisk hurtigtransient (EFT) / Bursts
- 7kV impulsspenning for Surge Combination Wave og Ring Wave
- 5kV impulsspenning for EFT / Bursts
- Linjespenning 480V AC / DC fase til fase
- 32A EUT strøm per fase
- Fasevinkelsynkronisering for hver bane
fordeler
- Kombinert CDN for Surge Combination Wave, Ring Wave og EFT / Bursts
- Lysdioder indikerer aktiv modus og koblingsbane
- Automatisk utvalg av Overspenningsimpedans
- Fullt fjernstyrt av AXOS-serien generatorer
Tekniske spesifikasjoner
kobling
| CDN innganger | Bananuttak Frontpanel | 5 kontakter |
| CDN-utganger | Bananuttak Frontpanel | 5 kontakter |
| Waveforms | EFT / Burst Surge Combination Wave Ringbølge | IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-12 |
| Maksimal EFT-inngangsspenning | 5 kV | |
| Maksimal overspenningsinngangsspenning | 7kV | |
| Maksimal ringbølgeinngangsspenning | 7kV | |
| Koblingsrutevalg | Automatisk | IEC ANSI |
| synkronisering | 10V - 480V inngangsspenning, 0-359 °, trinn 1 ° | Synkroniser på koblingsbane, utgang BNC bakpanel |
dekobling
| Spennings AC | Opptil 480V AC 16,7Hz, 50Hz, 60Hz |
| Spennings DC | Opptil 480 V DC |
| Nominell strøm | 32A |
| EFT Input Voltage Range | 0,2kV - 5kV |
| Surge Combination Wave Input Voltage Range | 0,2kV - 7kv |
| Ring Wave Input Voltage Range | 0,2kV - 7kV |
| Koblingsrutevalg | Automatisk |
| synkronisering | 10V til 480V inngangsspenning, 0-359 °, trinn 1 ° |
