Válvulas de mariposa para adaptarse a cualquier aplicación industrial.

válvula de mariposa [butterfly valve]

tipos de válvulas de mariposa de aleación de metal

Las válvulas omega tienen diferentes tipos de válvulas de mariposa disponibles para satisfacer sus necesidades.

Las válvulas de mariposa se utilizan para aislar o controlar el flujo de fluidos. La válvula de mariposa se puede operar manualmente o manualmente (localmente) o automáticamente mediante un actuador (de forma remota).

Contacto Omega Valves Solicitar presupuesto Solicitar documentación

Las válvulas de mariposa son más pequeñas y livianas que las válvulas de bola, compuerta o globo. La construcción simple y los principios operativos hacen que las válvulas de mariposa sean una opción rentable. La válvula puede modificarse para minimizar las pérdidas de fluido al alterar el disco.

La válvula de mariposa de asiento suave está diseñada para ser rentable. Con la válvula de asiento blando, solo el disco, el vástago y el asiento tocan el fluido, lo que hace posible que el material del cuerpo se construya con materiales de grado más barato. Por lo tanto, muchas válvulas de mariposa de asiento blando están configuradas en hierro fundido con borde de acero inoxidable y asiento de EPDM.

El flujo de fluidos es controlado por el disco o amortiguador, que gira sobre un vástago central. La válvula de mariposa gira a 90⁰ o durante un cuarto de vuelta para abrir o cerrar la válvula. Otras aplicaciones específicas son posibles abriendo la válvula en puntos fijos de 10⁰, 20⁰, 40⁰ y 45⁰. La mayoría de los tipos de válvulas de mariposa son bidireccionales y se pueden girar en cualquier dirección.

Las válvulas de mariposa son adecuadas para las siguientes aplicaciones

La mayoría de los tipos de válvulas de mariposa son adecuados para controlar el flujo de aire, polvos y fluidos.
Las válvulas de mariposa revestidas de politetrafluoroetileno (PTFE) están disponibles para aplicaciones que involucran ácidos y químicos agresivos.
Los asientos de Inconel de metal o RPTFE con cuerpo de carbono o acero inoxidable, están disponibles bajo pedido para su aplicación en temperaturas y presiones extremas.

Las válvulas de mariposa se utilizan en los siguientes lugares

Casas
Oficinas
Hospitales
Fábricas de fabricación
Refinerías de petróleo y plataformas petrolíferas.
Centrales eléctricas
Plantas de tratamiento de agua
Obras de gas

Todos los tipos de válvulas de mariposa suministrados por Omega Valves cumplen con los siguientes estándares

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
A prueba de fuego
GOST (de salida)
SIL
TA Luft
API 609 y API 598

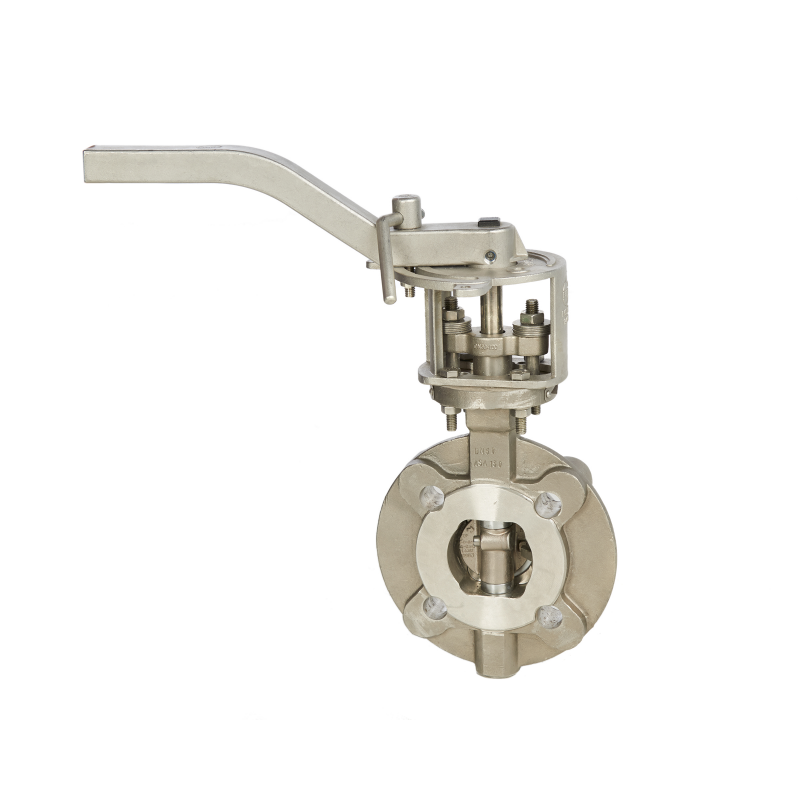

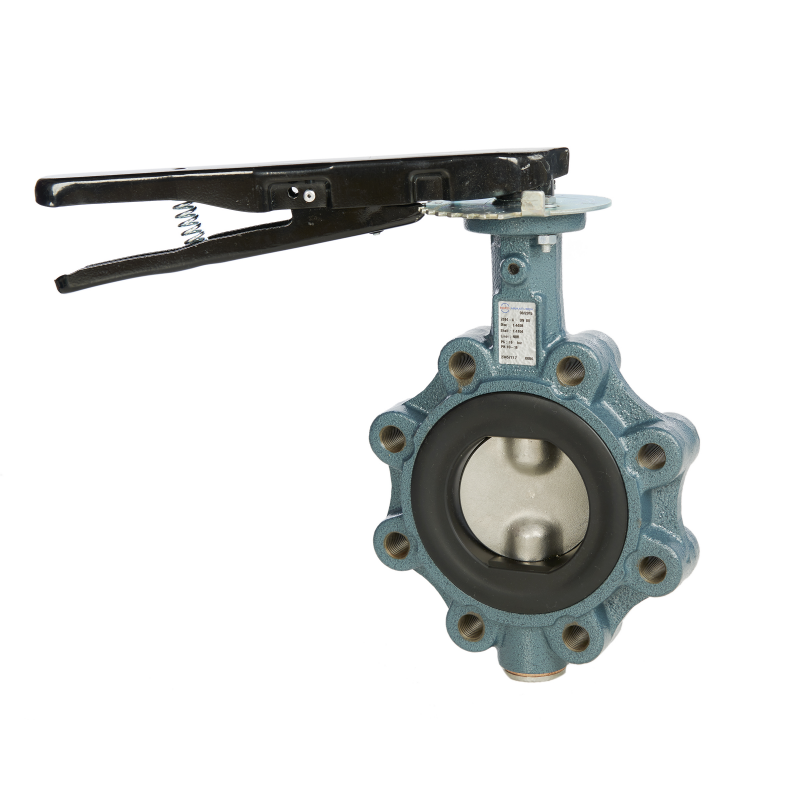

Hay seis tipos de válvulas de mariposa

Válvula de mariposa de la oblea
Válvula de mariposa
Válvula de mariposa de doble brida
Válvula de mariposa concéntrica
Válvula de mariposa de doble compensación
Válvula de mariposa de compensación triple

Las válvulas de mariposa están disponibles en los siguientes materiales.

Hierro fundido
Acero carbono
Acero inoxidable

El asiento para las válvulas de mariposa está disponible en los siguientes materiales y tamaños

EPDM: el asiento está disponible desde 2 a 24 pulgadas.
NBR, VITON y PTFE: el asiento está disponible desde 2 a 12 pulgadas.
Asientos de metal o RPTFE (para la válvula de mariposa de doble desplazamiento y de triple desplazamiento): el tamaño varía de 2 a 24 pulgadas.

Tamaños más grandes están disponibles bajo petición. Para válvulas de mariposa diseñadas, contáctenos ahora. Estaremos encantados de ofrecerle una solución completa para cumplir con sus requisitos.
