Butterflyventiltyper, der passer til enhver industriel anvendelse

sommerfuglventil [butterfly valve]

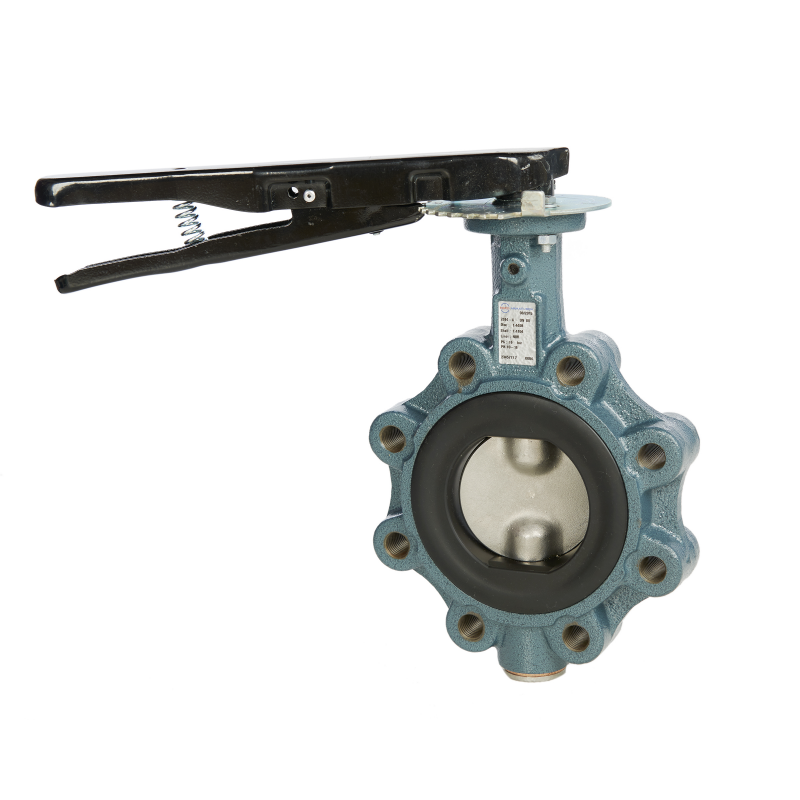

blå sommerfuglventiltyper

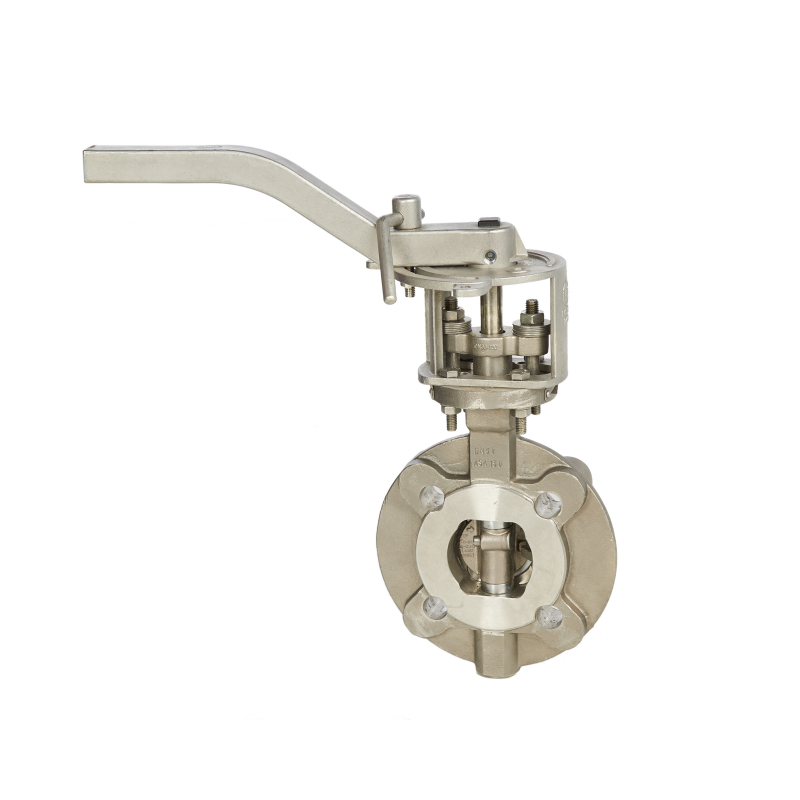

metal legering sommerfugl ventil typer
metal butterfly ventil typer

Omega ventiler har forskellige typer butterflyventiler til rådighed for at opfylde dine krav.

Butterflyventiler bruges til isolering eller styring af væskestrømmen. Butterflyventilen kan betjenes enten manuelt manuelt (lokalt) eller automatisk af en aktuator (eksternt).


Butterfly ventiler er mindre og lettere end bolden, port eller globe ventiler. De enkle konstruktion og drift principper gør butterfly ventiler en omkostningseffektiv løsning. Ventilen kan modificeres for at minimere væsketab ved at ændre disken.

Den blødgørende butterflyventil er designet til at være omkostningseffektiv. Med den blødgørende ventil berører kun skiven, stangen og sædet væsken, hvilket gør det muligt for materialets materiale at blive konstrueret af billigere materialer. Derfor er mange bløde siddende ventiler konfigureret i støbejern med rustfri stål trim og EPDM sæde.

Væskestrømmen styres af disken eller spjældet, som roterer på en central stang. Butterflyventilen roterer til 90 ° eller i kvart omdrejning for at åbne eller lukke ventilen. Andre specifikke anvendelser er mulige ved at åbne ventilen ved faste punkter på 10 °, 20 °, 40 ° og 45 °. De fleste butterflyventiltyper er tovejsede og kan drejes i begge retninger.

Butterflyventiler er egnede til følgende applikationer

  • De fleste butterflyventiltyper er egnede til styring af luft, pulver og væsker.
  • Særlige polytetrafluoroethylen (PTFE) foret butterflyventiler er tilgængelige til applikationer, der involverer syrer og aggressive kemikalier.
  • Metal Inconel eller RPTFE sæder med karbon eller rustfrit stål, kan fås på anmodning til anvendelse i ekstreme temperaturer og tryk.

Butterflyventiler anvendes på følgende steder

  • huse
  • Kontorer
  • Hospitaler
  • Fabrikationsfabrikker
  • Olieraffinaderier og olie rigge
  • Elværk
  • Vandrensningsanlæg
  • Gasarbejder

Alle butterflyventiltyper leveret af Omega Valves overholder følgende standarder

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • ØK
  • Brandsikker
  • GOST (udgående)
  • SIL
  • TA Luft
  • API 609 & API 598

Der er seks sommerfugleventiltyper

  • Wafer Butterfly Valve
  • Lugged Butterfly Valve
  • Dobbelt Flanged Butterfly Valve
  • Koncentrisk Butterflyventil
  • Dobbeltforskydning Butterflyventil
  • Triple Offset Butterfly Valve

Butterflyventilerne fås i følgende materialer

  • Støbejern
  • Kulstofstål
  • Rustfrit stål

Sædet til sommerfugleventilerne fås i følgende materiale og størrelser

  • EPDM - Sædet er tilgængeligt fra 2 tommer til 24 tommer.
  • NBR, VITON og PTFE - Sædet er tilgængeligt fra 2 tommer til 12 tommer.
  • Metal eller RPTFE sæder (til dobbeltforskydning og triple offset butterfly ventil) - Størrelsen varierer fra 2 inches til 24 inches.

Større størrelser er tilgængelige på forespørgsel. For konstruerede sommerfugleventiler, kom i kontakt med os nu. Vi vil gerne tilbyde dig en komplet løsning til at opfylde dine krav.


Kontakt Omega Valves
