Vlinderkleptypen voor elke industriële toepassing

vlinderklep [butterfly valve]

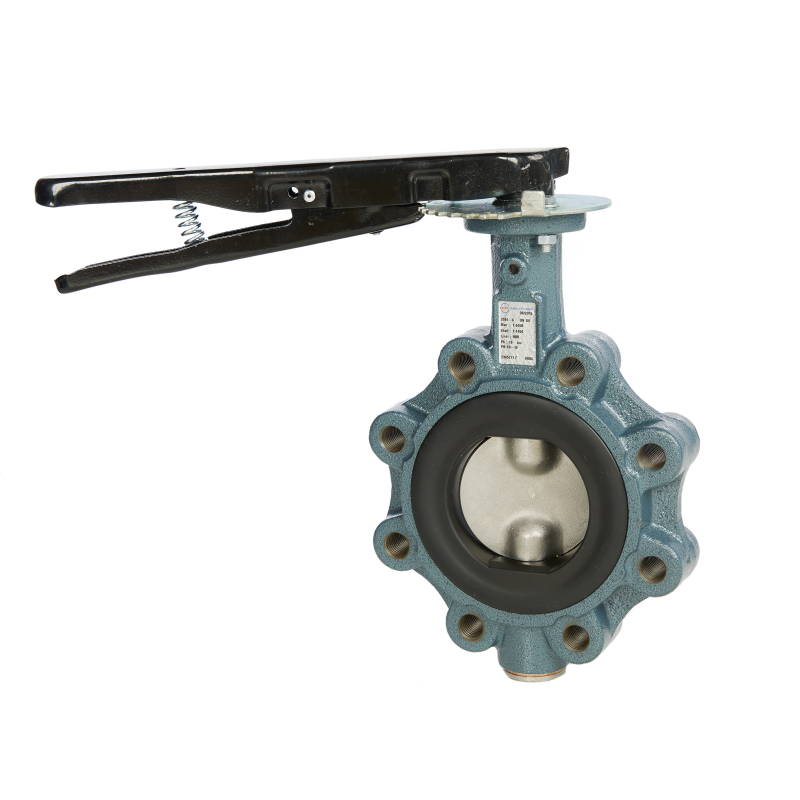

blauwe vlinderklep types
metaallegering vlinderklep types

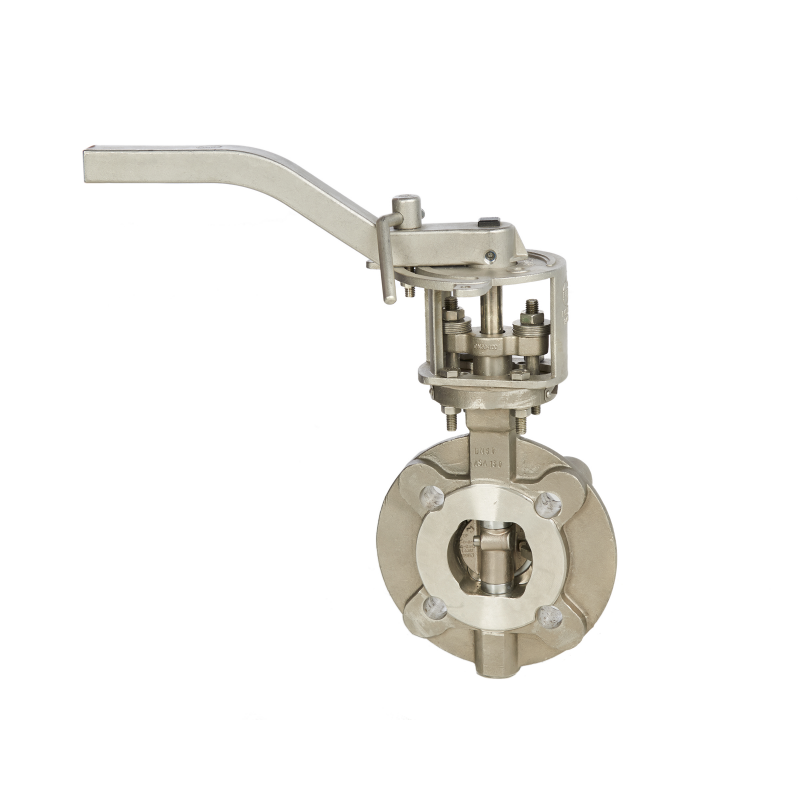

metalen vlinderklep types

Omega-kleppen hebben verschillende typen vlinderkleppen beschikbaar om aan uw vereisten te voldoen.

Vlinderkleppen worden gebruikt voor het isoleren of regelen van de vloeistofstroom. De vlinderklep kan handmatig (handmatig) worden bediend of automatisch door een actuator (op afstand).


Vlinderkleppen zijn kleiner en lichter dan de kogel-, schuif- of klepafsluiters. De eenvoudige constructie en bedieningsprincipes maken de vlinderkleppen een kosteneffectieve optie. De klep kan worden aangepast om vloeistofverliezen te minimaliseren door de schijf te veranderen.

De zachtzittende vlinderklep is ontworpen om kosteneffectief te zijn. Met de klep met zachte zitting raken alleen de schijf, de steel en de zitting de vloeistof, waardoor het materiaal van het lichaam van goedkopere materialen kan worden vervaardigd. Vandaar dat veel zachtzittende vlinderkleppen zijn geconfigureerd in gietijzer met roestvrijstalen bekleding en EPDM-zitting.

De stroom van vloeistoffen wordt geregeld door de schijf of demper, die roteert op een centrale steel. De vlinderklep roteert naar 90 ° of een kwartslag om de klep te openen of te sluiten. Andere specifieke toepassingen zijn mogelijk door de klep te openen op vaste punten van 10⁰, 20⁰, 40⁰ en 45⁰. De meeste typen vlinderkleppen zijn bidirectioneel en kunnen in beide richtingen worden gedraaid.

Vlinderkleppen zijn geschikt voor de volgende toepassingen

  • De meeste typen vlinderkleppen zijn geschikt voor het regelen van de luchtstroom, poeders en vloeistoffen.
  • Speciale polytetrafluorethyleen (PTFE) gevoerde vlinderkleppen zijn beschikbaar voor toepassingen waarbij zuren en agressieve chemicaliën betrokken zijn.
  • Metalen inconel of RPTFE-stoelen met een koolstof- of roestvrijstalen behuizing zijn op aanvraag verkrijgbaar voor toepassing bij extreme temperaturen en drukken.

Vlinderkleppen worden op de volgende locaties gebruikt

  • huizen
  • kantoren
  • ziekenhuizen
  • Productie fabrieken
  • Olieraffinaderijen en olieplatforms
  • Elektriciteitscentrale
  • Waterzuiveringsinstallaties
  • Gas werkt

Alle typen vlinderkleppen geleverd door Omega-kleppen voldoen aan de volgende normen

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Vuur vrij
  • GOST (uitgaand)
  • SIL
  • TA Luft
  • API 609 & API 598

Er zijn zes typen vlinderkleppen

  • Wafer vlinderklep
  • Vleugelige vlinderklep
  • Vleugelklep met dubbele flens
  • Concentrische vlinderklep
  • Dubbel gecompenseerde vlinderklep
  • Triple offset vlinderklep

De vlinderkleppen zijn verkrijgbaar in de volgende materialen

  • Gietijzer
  • Koolstofstaal
  • Roestvrij staal

De zitting voor de vlinderkleppen is verkrijgbaar in het volgende materiaal en de volgende maten

  • EPDM - De stoel is verkrijgbaar van 2 inch tot 24 inch.
  • NBR, VITON en PTFE - De stoel is verkrijgbaar van 2 tot 12 inch.
  • Metalen of RPTFE-zittingen (voor de dubbele offset en drievoudige offset vlinderklep) - De grootte varieert van 2 inch tot 24 inch.

Grotere maten zijn op aanvraag beschikbaar. Neem voor engineered vlinderkleppen nu contact met ons op. We bieden u graag een complete oplossing om aan uw vereisten te voldoen.
