ユニークな産業要件に合わせたカスタム設計のバルブ

ミニケーススタディ

石油・ガス業界のお客様には、設計されたバルブが必要でした。

要件

• 2つの作動弁
• オープンでクローズドなフィードバック
• ATEXは爆発性環境に適合

チャレンジ

• 限られたスペース
• オフショア環境

溶液

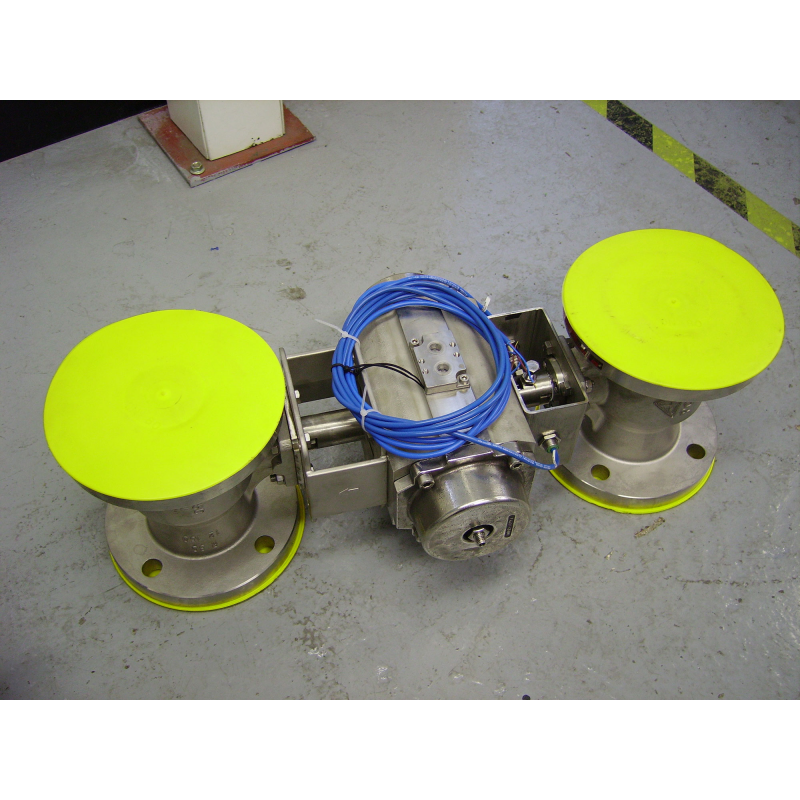

• スペースを節約するために 'タンデムリンクアレンジメント'。
• ATEX Eexd規格のアクチュエータ。
• ステンレス鋼の空気圧式アクチュエータは、スペースを節約するために両方のバルブを操作します。
• 特殊バルブ/アクチュエータ取付金具。
• オープン・クローズ・フィードバックを実現するために、2つのワイヤー近接センサーを取り付けキット・アセンブリーに組み込みました。
• オフショア環境での腐食を防止するためのステンレス鋼材および配管。

標準、ドキュメント、テスト

• バルブは、24VDC電気信号および4バールの空気で試験した。
• バルブは45秒の閉鎖時間と組立の堅牢性を保証するために試験された。
• 設計されたバルブは、爆発性環境での使用のためにATEX定格であった。必要な文書は照合され、配達時にクライアントに提供されます。
