Katup kupu-kupu dengan aktuator untuk operasi yang lebih produktif

katup kupu-kupu dengan aktuator [butterfly valve with actuator]

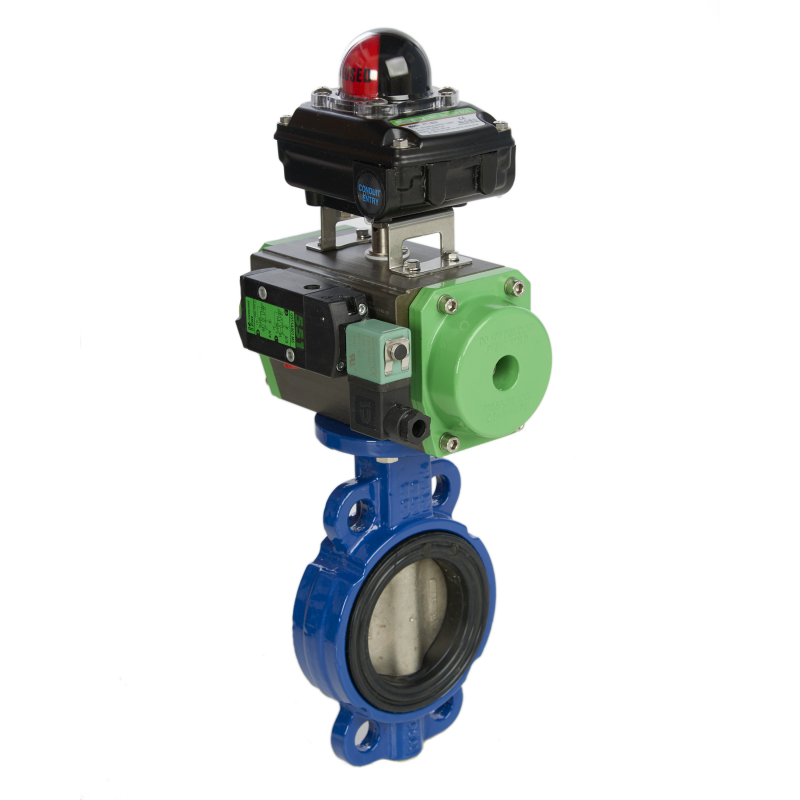

katup kupu-kupu dengan aktuator dan switchbox

Katup kupu-kupu dengan aktuator adalah alat yang efisien untuk mengotomatisasi setiap proses industri. Berbagai pilihan, bahan dan konfigurasi memungkinkan katup kupu-kupu dikontrol oleh tombol dan dipantau secara langsung. Dua aktuator katup yang umum adalah aktuator pneumatik dan listrik. Aktuator yang dipasang pada katup kupu-kupu dikenal sebagai 'aktuator putar'.

Kontak Omega Valves Minta Perkiraan Biaya Minta Dokumentasi

Setelah katup kupu-kupu dengan aktuator dirakit (dengan aktuator pneumatik atau listrik), udara atau listrik dipasok ke aktuator. Katup berputar ke 90⁰ atau seperempat putaran untuk membuka atau menutup katup. Aplikasi khusus lainnya dimungkinkan dengan membuka katup pada titik-titik tetap 10⁰, 20⁰, 40⁰ dan 45⁰.

Katup kupu-kupu dengan aktuator menghilangkan kebutuhan operator untuk tetap berada di dekat katup dan mengoperasikan katup secara manual. Operator sekarang dapat mengontrol pergerakan katup dari jarak jauh, dari ruang kontrol.

Aksesori berikut meningkatkan penggunaan katup kupu-kupu dengan aktuator

Kotak saklar menginformasikan operator ketika katup terbuka atau tertutup.
Posisi elektro-pneumatik mengontrol katup menggunakan sinyal 4-20mA.
Katup solenoid Namur mengontrol pasokan udara dengan sinyal listrik.
Fungsi pegas kembali (dalam aktuator elektrik dan pneumatik) atau fitur cadangan baterai (dalam aktuator elektrik), memastikan operasi gagal-aman.
Enklosur membantu memenuhi persyaratan ATEX
Katup buang cepat
Regulator filter udara
Pelat Throttle
Katup jarum

Faktor utama yang perlu dipertimbangkan ketika memilih katup kupu-kupu dengan aktuator

Substansi
Udara instrumen tersedia
Tekanan saluran katup
Suhu
Seberapa sering katup akan dioperasikan
Torsi katup
Lingkungan Hidup
Tingkat kelembaban

Katup kupu-kupu cocok untuk aplikasi berikut

Kebanyakan jenis katup kupu-kupu cocok untuk mengendalikan aliran udara, bubuk dan cairan.
Khusus polytetrafluoroethylene (PTFE) berjajar katup kupu-kupu tersedia untuk aplikasi yang melibatkan asam dan bahan kimia agresif.
Kursi Metal Inconel atau RPTFE dengan bodi karbon atau baja tahan karat, tersedia berdasarkan permintaan untuk aplikasi pada suhu dan tekanan ekstrim.

Katup kupu-kupu dengan aktuator digunakan di lokasi berikut

Rumah-rumah
Kantor
Rumah sakit
Pabrik-pabrik manufaktur
Kilang minyak dan rig minyak
Pembangkit listrik
Pabrik pengolahan air
Gas bekerja
Daerah ATEX
Lokasi lepas pantai

ISO Mount adalah panduan standar internasional yang menyederhanakan proses pemasangan katup kupu-kupu dengan aktuator, secara akurat.

Katup kupu-kupu mematuhi standar dan akreditasi berikut

ATEX
BS OHSAS 18001
DGRL
DIN EN ISO 14001
DIN EN ISO 9001
DVGW
EAC
Amankan Kebakaran
GOST (keluar)
SIL
TA Luft
API 609 dan API 598

Aktuator pneumatik mematuhi standar dan peraturan berikut

Sistem Manajemen Mutu UNI EN ISO-9001: 2008
Otorisasi untuk Ekspor Federasi Rusia, Belarus, Kazakhstan TU-CRE
Deklarasi Pedoman Mesin Kepatuhan ESHR 2006/42 / CE
Tingkat Integritas Keamanan SIL-3 IEC EN 61508/61511
Deklarasi Kode Perlindungan IP67 EN 60529 / A1: 1999
Deklarasi Kesesuaian untuk Penggunaan dalam Lingkungan Peledak (aluminium) ATEX 2014/34 / UE
Deklarasi Kesesuaian untuk Penggunaan dalam Lingkungan Peledak (stainless steel) ATEX 2014/34 / UE
Deklarasi Kesesuaian Desain, Pembuatan, dan Pengujian EN 15714-3: 2009

Aktuator listrik mematuhi standar dan peraturan berikut

SO 9001, ISO 14001, OHSAS 18001
ATEX, NEMA, IEEE, RCC-E, SIL
ABS, CSA, BUREAU VERITAS, JERMAN LERUK, GOST, INERIS, TÜV

Jenis katup kupu-kupu dengan aktuator

Ada enam jenis katup kupu-kupu

Katup Kupu-kupu Wafer
Katup Kupu-kupu Lugged
Katup kupu-kupu bergalur ganda
Katup kupu-kupu konsentrik
Double Offset Butterfly Valve
Katup Kupu-kupu Tiga Offset

Katup kupu-kupu tersedia dalam bahan-bahan berikut

Besi cor
Baja karbon
Besi tahan karat

Kursi untuk katup kupu-kupu tersedia dalam bahan dan ukuran berikut

EPDM - Kursi tersedia dari 2 inci hingga 24 inci.
NBR, VITON, dan PTFE - Kursi tersedia dari 2 inci hingga 12 inci.
Kursi logam atau RPTFE (untuk katup kupu-kupu offset ganda dan tiga offset) - Ukuran berkisar dari 2 inci hingga 24 inci.

Ukuran yang lebih besar tersedia berdasarkan permintaan.

Aktuator

Aktuator listrik
Aktuator pneumatik
Rack dan Pinion aktuator
Aktuator Scotch Yoke
Aktuator baja stainless
Aktuator ATEX
Aktuator SIL 3
PTFE dilapisi aktuator
Actuator manufaktur Eropa
Aktuator manufaktur UE
Aktuator TU-CRE

Untuk katup kupu-kupu rekayasa dengan aktuator, hubungi kami sekarang. Kami akan dengan senang hati menawarkan Anda solusi lengkap untuk memenuhi kebutuhan Anda.
