Válvula de borboleta com atuador para operações mais produtivas

válvula de borboleta com atuador [butterfly valve with actuator]

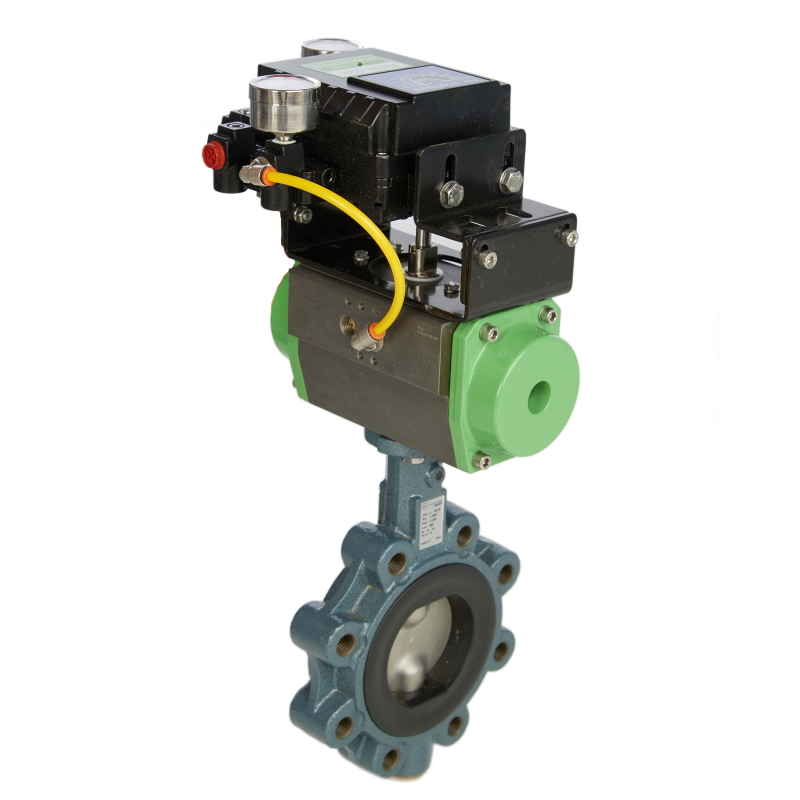

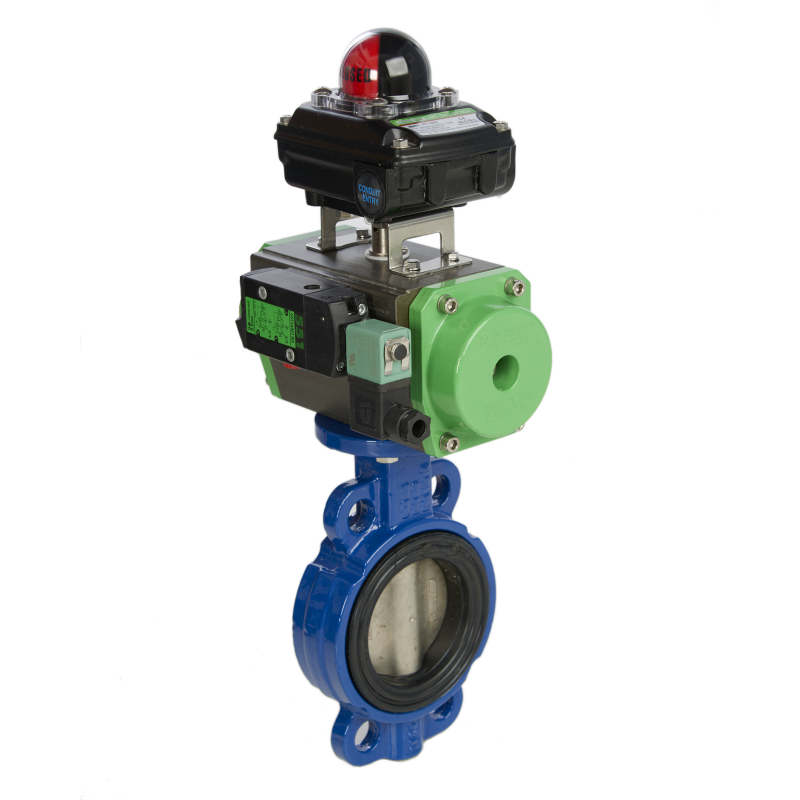

A válvula borboleta com atuador é uma ferramenta eficiente para automatizar qualquer processo industrial. A ampla gama de opções, materiais e configurações permite que a válvula borboleta seja controlada por um botão e monitorada ao vivo. Os dois atuadores de válvula comuns são atuadores pneumáticos e elétricos. Atuadores montados nas válvulas borboleta são conhecidos como 'atuadores rotativos'.


Depois que a válvula de borboleta com atuador é montada (com o atuador pneumático ou elétrico), ar ou eletricidade são fornecidos ao atuador. A válvula gira para 90⁰ ou por um quarto de volta para abrir ou fechar a válvula. Outras aplicações específicas são possíveis abrindo a válvula em pontos fixos de 10⁰, 20⁰, 40⁰ e 45⁰.

A válvula borboleta com atuador elimina a necessidade de um operador ficar perto da válvula e operar a válvula manualmente. O operador pode agora controlar o movimento da válvula remotamente, a partir da sala de controle.

Os seguintes acessórios melhoram o uso da válvula de borboleta com atuadores

  • A caixa de distribuição informa o operador quando a válvula está aberta ou fechada.
  • O posicionador eletropneumático controla a válvula usando um sinal de 4-20mA.
  • A válvula solenóide Namur controla o suprimento de ar com um sinal elétrico.
  • A função de retorno por mola (em atuadores elétricos e pneumáticos) ou o recurso de reserva de bateria (em atuadores elétricos) garantem uma operação à prova de falhas.
  • O gabinete ajuda a atender aos requisitos da ATEX
  • Válvula de escape rápido
  • Regulador de filtro de ar
  • Placa do acelerador
  • Válvula de agulha

Principais fatores a serem considerados ao selecionar uma válvula de borboleta com atuador

  • A substância
  • Ar de instrumento disponível
  • A pressão da linha da válvula
  • Temperatura
  • Quantas vezes a válvula será operada
  • Torque da válvula
  • Meio Ambiente
  • Níveis de umidade

As válvulas borboleta são adequadas para as seguintes aplicações

  • A maioria dos tipos de válvulas de borboleta é adequada para controlar o fluxo de ar, pós e fluidos.

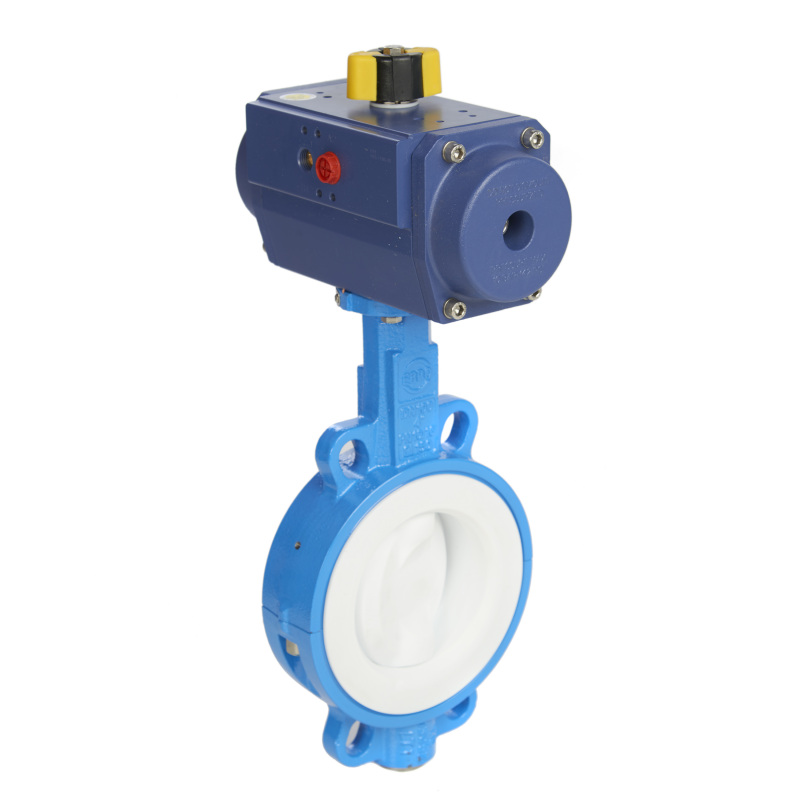

  • Válvulas borboleta revestidas com politetrafluoroetileno (PTFE) especiais estão disponíveis para aplicações envolvendo ácidos e produtos químicos agressivos.
  • Assentos Inconel ou RPTFE de metal com corpo de carbono ou aço inoxidável, estão disponíveis mediante solicitação para aplicação em temperaturas e pressões extremas.

A válvula de borboleta com atuador é usada nos seguintes locais

  • Casas
  • Escritórios
  • Hospitais
  • Fábricas de manufatura
  • Refinarias de petróleo e plataformas de petróleo
  • Centrais Elétricas
  • Fábricas de tratamento de água
  • Obras de gás
  • Áreas ATEX
  • Localizações offshore

O ISO Mount é um guia padrão internacional que simplifica o processo de montagem da válvula de borboleta com o atuador com precisão.

As válvulas de borboleta cumprem as seguintes normas e credenciais

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Cofre De Fogo
  • GOST (saída)
  • SIL
  • TA Luft
  • API 609 e API 598

O atuador pneumático está em conformidade com as seguintes normas e regulamentos

  • Gestão do Sistema da Qualidade UNI EN ISO-9001: 2008
  • Autorização para Exportar Federação Russa, Bielorrússia, Cazaquistão TU-CRE
  • Declaração da Diretiva de Máquinas de Conformidade da ESHR 2006/42 / CE
  • Nível de integridade de segurança SIL-3 IEC EN 61508/61511
  • Declaração de Código de Proteção IP67 EN 60529 / A1: 1999
  • Declaração de Conformidade para Uso em Ambientes Explosivos (alumínio) ATEX 2014/34 / UE
  • Declaração de Conformidade para Uso em Ambientes Explosivos (aço inoxidável) ATEX 2014/34 / UE
  • Declaração de Conformidade Design, Fabricação e Testes EN 15714-3: 2009

O atuador elétrico está em conformidade com as seguintes normas e regulamentos

  • SO 9001, ISO 14001, OHSAS 18001
  • ATEX, NEMA, IEEE, RCC-E, SIL
  • ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Tipos de válvula de borboleta com atuador

Existem seis tipos de válvula de borboleta

  • Válvula Borboleta Wafer
  • Válvula Borboleta Arrastada
  • Válvula Borboleta Dupla Flangeada
  • Válvula Borboleta Concêntrica
  • Válvula Borboleta Dupla Offset
  • Válvula Borboleta Tripla Offset

As válvulas borboleta estão disponíveis nos seguintes materiais

  • Ferro fundido
  • Aço carbono
  • Aço inoxidável

O assento para as válvulas borboleta está disponível nos seguintes materiais e tamanhos

  • EPDM - O assento está disponível de 2 a 24 polegadas.
  • NBR, VITON e PTFE - O assento está disponível de 2 a 12 polegadas.
  • Assentos de metal ou RPTFE (para as válvulas borboleta offset duplas e triplas) - O tamanho varia de 2 a 24 polegadas.

Tamanhos maiores estão disponíveis mediante solicitação.

Atuador do

  • Atuador elétrico
  • Atuador pneumático
  • Atuador de cremalheira e pinhão
  • Atuador Scotch Yoke
  • Atuador de aço inoxidável
  • Atuador ATEX
  • Atuador SIL 3
  • Atuador revestido de PTFE
  • Atuador de fabricação européia
  • Atuador de fabricação da UE
  • Atuador TU-CRE

Para válvulas de borboleta projetadas com atuador, entre em contato conosco agora. Teremos o prazer de oferecer uma solução completa para atender às suas necessidades.
