Valvola a farfalla con attuatore per operazioni più produttive

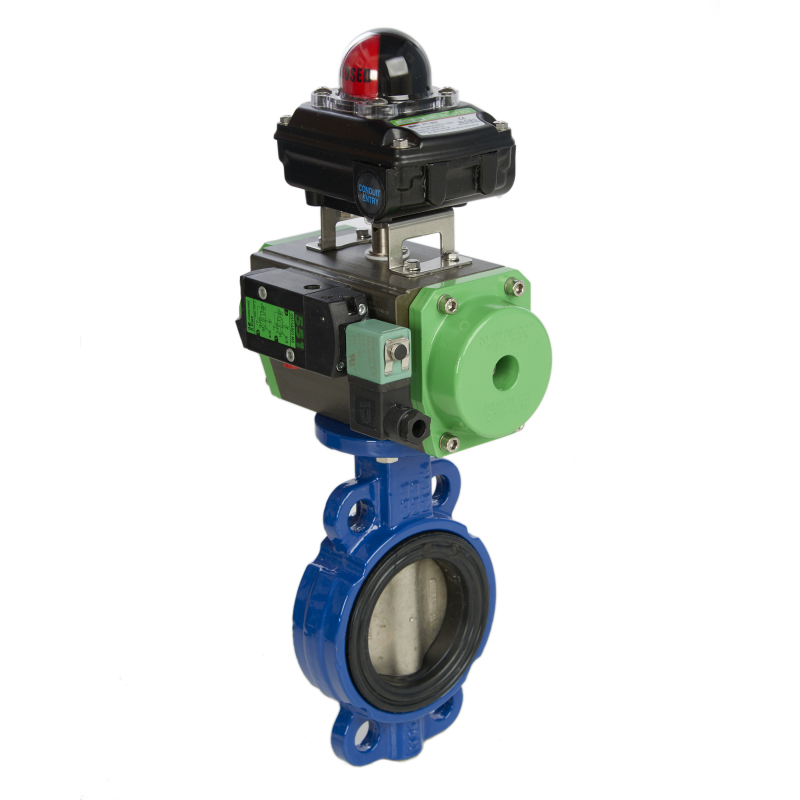

valvola a farfalla con attuatore [butterfly valve with actuator]

valvola a farfalla blu con attuatore
valvola a farfalla con attuatore e quadro elettrico
valvola a farfalla verde con attuatore

La valvola a farfalla con attuatore è uno strumento efficiente per automatizzare qualsiasi processo industriale. L'ampia gamma di opzioni, materiali e configurazioni consente alla valvola a farfalla di essere controllata da un pulsante e monitorata in tempo reale. I due attuatori di valvole comuni sono attuatori pneumatici ed elettrici. Gli attuatori montati sulle valvole a farfalla sono noti come "attuatori rotanti".


Dopo aver assemblato la valvola a farfalla con attuatore (con attuatore pneumatico o elettrico), viene fornita aria o elettricità all'attuatore. La valvola ruota a 90 ° o per un quarto di giro per aprire o chiudere la valvola. Altre applicazioni specifiche sono possibili aprendo la valvola in punti fissi di 10 °, 20 °, 40 ° e 45 °.

La valvola a farfalla con attuatore elimina la necessità per un operatore di stare vicino alla valvola e azionare la valvola manualmente. L'operatore può ora controllare il movimento della valvola a distanza, dalla sala di controllo.

I seguenti accessori migliorano l'utilizzo della valvola a farfalla con attuatori

  • Il quadro elettrico informa l'operatore quando la valvola è aperta o chiusa.
  • Il posizionatore elettropneumatico controlla la valvola utilizzando un segnale 4-20 mA.
  • L'elettrovalvola Namur controlla l'alimentazione d'aria con un segnale elettrico.
  • La funzione di ritorno a molla (negli attuatori elettrici e pneumatici) o la funzione di backup della batteria (negli attuatori elettrici), garantisce un funzionamento sicuro.
  • Il contenitore aiuta a soddisfare i requisiti ATEX
  • Valvola di scarico rapido
  • Regolatore del filtro dell'aria
  • Piastra dell'acceleratore
  • Valvola a spillo

Principali fattori da considerare quando si seleziona una valvola a farfalla con attuatore

  • La sostanza
  • Aria strumentale disponibile
  • La pressione della linea della valvola
  • Temperatura
  • Quante volte verrà utilizzata la valvola
  • Coppia della valvola
  • Ambiente
  • Livelli di umidità

Le valvole a farfalla sono adatte per le seguenti applicazioni

  • La maggior parte dei tipi di valvole a farfalla è adatta per il controllo del flusso di aria, polveri e fluidi.
  • Speciali valvole a farfalla rivestite in politetrafluoroetilene (PTFE) sono disponibili per applicazioni che coinvolgono acidi e sostanze chimiche aggressive.
  • Le sedi in metallo Inconel o RPTFE con corpo in acciaio inox o carbonio, sono disponibili su richiesta per applicazioni a temperature e pressioni estreme.

La valvola a farfalla con attuatore viene utilizzata nelle seguenti posizioni

  • case
  • uffici
  • ospedali
  • Fabbriche di produzione
  • Raffinerie di petrolio e piattaforme petrolifere
  • Centrali elettriche
  • Fabbriche di trattamento delle acque
  • Gas funziona
  • Aree ATEX
  • Sedi offshore

ISO Mount è una guida standard internazionale che semplifica il processo di assemblaggio della valvola a farfalla con l'attuatore, in modo accurato.

Le valvole a farfalla sono conformi ai seguenti standard e accreditamenti

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Fire Safe
  • GOST (in uscita)
  • SIL
  • TA Luft
  • API 609 e API 598

L'attuatore pneumatico è conforme ai seguenti standard e normative

  • Gestione del sistema di qualità UNI EN ISO-9001: 2008
  • Autorizzazione all'esportazione della Federazione Russa, Bielorussia, Kazakistan TU-CRE
  • Dichiarazione della Direttiva Macchine ENHR 2006/42 / CE
  • Livello di integrità della sicurezza SIL-3 IEC EN 61508/61511
  • Dichiarazione del codice di protezione IP67 EN 60529 / A1: 1999
  • Dichiarazione di conformità per l'utilizzo in ambienti esplosivi (alluminio) ATEX 2014/34 / UE
  • Dichiarazione di conformità per l'utilizzo in ambienti esplosivi (acciaio inossidabile) ATEX 2014/34 / UE
  • Dichiarazione di conformità Progettazione, fabbricazione e collaudi EN 15714-3: 2009

L'attuatore elettrico è conforme ai seguenti standard e normative

  • SO 9001, ISO 14001, OHSAS 18001
  • ATEX, NEMA, IEEE, RCC-E, SIL
  • ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Tipi di valvole a farfalla con attuatore

Esistono sei tipi di valvole a farfalla

  • Wafer Butterfly Valve
  • Valvola a farfalla sporgente
  • Valvola a farfalla con doppia flangia
  • Valvola a farfalla concentrica
  • Valvola a farfalla a doppio offset
  • Valvola a farfalla con triplo offset

Le valvole a farfalla sono disponibili nei seguenti materiali

  • Ghisa
  • Acciaio al carbonio
  • Acciaio inossidabile

Il sedile per le valvole a farfalla è disponibile nel seguente materiale e dimensioni

  • EPDM - Il sedile è disponibile da 2 pollici a 24 pollici.
  • NBR, VITON e PTFE: il sedile è disponibile da 2 pollici a 12 pollici.
  • Sedili in metallo o RPTFE (per valvole a farfalla a doppio offset e a triplo offset) - La dimensione varia da 2 pollici a 24 pollici.

Le dimensioni più grandi sono disponibili su richiesta.

attuatore

  • Attuatore elettrico
  • Attuatore pneumatico
  • Attuatore a pignone e cremagliera
  • Attuatore Scotch Yoke
  • Attuatore in acciaio inossidabile
  • Attuatore ATEX
  • Attuatore SIL 3
  • Attuatore rivestito in PTFE
  • Attuatore di produzione europeo
  • Attuatore di fabbricazione UE
  • Attuatore TU-CRE

Per le valvole a farfalla ingegnerizzate con attuatore, mettiti in contatto con noi ora. Saremo lieti di offrirti una soluzione completa per soddisfare le tue esigenze.
