Vlinderklep met actuator voor productievere operaties

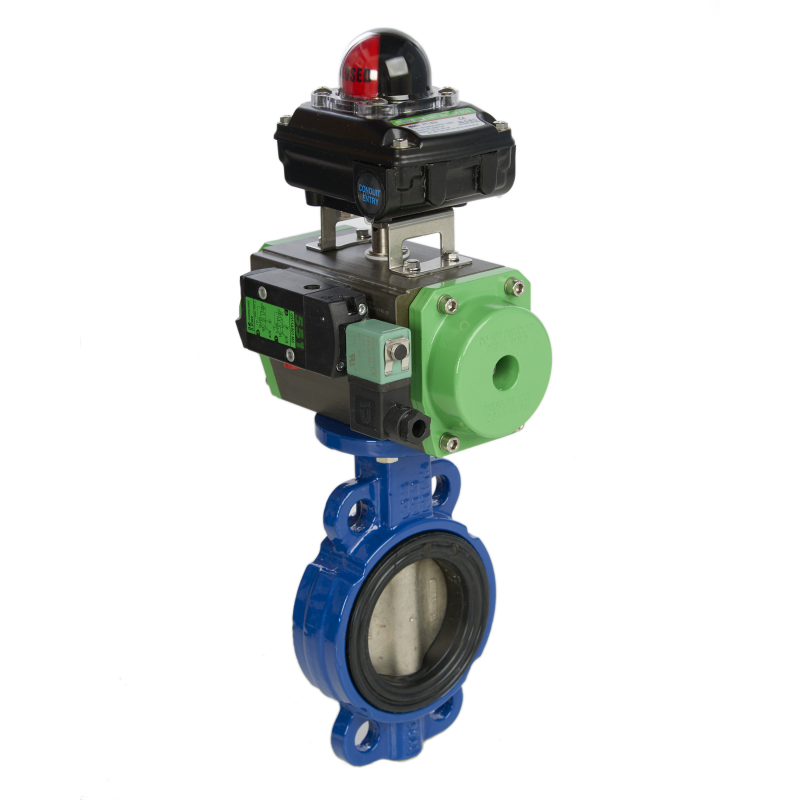

vlinderklep met actuator [butterfly valve with actuator]

blauwe vlinderklep met actuator
vlinderklep met actuator en schakelkast
groene vlinderklep met actuator

De vlinderklep met actuator is een efficiënt hulpmiddel voor het automatiseren van elk industrieel proces. Het brede scala aan opties, materialen en configuraties maakt het mogelijk de vlinderklep te bedienen met een knop en live te bewaken. De twee gemeenschappelijke klepactuators zijn pneumatische en elektrische actuators. Actuators gemonteerd op de vlinderkleppen staan ​​bekend als 'roterende actuatoren'.


Nadat de vlinderklep met actuator is gemonteerd (met ofwel de pneumatische of elektrische actuator), wordt lucht of elektriciteit aan de actuator geleverd. De klep roteert naar 90 ° of een kwartslag om de klep te openen of te sluiten. Andere specifieke toepassingen zijn mogelijk door de klep te openen op vaste punten van 10⁰, 20⁰, 40⁰ en 45⁰.

De vlinderklep met actuator elimineert de noodzaak voor een operator om in de buurt van de klep te blijven en de klep handmatig te bedienen. De operator kan nu de beweging van de klep op afstand regelen vanuit de controlekamer.

De volgende accessoires verbeteren het gebruik van de vlinderklep met actuators

  • De schakelkast informeert de bediener wanneer de klep open of gesloten is.
  • De elektropneumatische klepstandsteller bestuurt de klep met behulp van een 4-20mA-signaal.
  • De magneetklep van Namur regelt de luchttoevoer met een elektrisch signaal.
  • De veerretourfunctie (in elektrische en pneumatische actuators) of de back-upfunctie van de batterij (in elektrische actuators), zorgt voor een fail-safe werking.
  • De behuizing helpt te voldoen aan de ATEX-vereisten
  • Snelle uitlaatklep
  • Luchtfilterregelaar
  • Gasklep
  • Naaldklep

Belangrijkste factoren om te overwegen bij het selecteren van een vlinderklep met actuator

  • De substantie
  • Beschikbare instrumentlucht
  • De druk van de klepleiding
  • Temperatuur
  • Hoe vaak de klep wordt gebruikt
  • Klep koppel
  • Milieu
  • Vocht niveaus

Vlinderkleppen zijn geschikt voor de volgende toepassingen

  • De meeste typen vlinderkleppen zijn geschikt voor het regelen van de luchtstroom, poeders en vloeistoffen.
  • Speciale polytetrafluorethyleen (PTFE) gevoerde vlinderkleppen zijn beschikbaar voor toepassingen waarbij zuren en agressieve chemicaliën betrokken zijn.
  • Metalen inconel- of RPTFE-zittingen met een koolstof- of roestvrijstalen behuizing zijn op aanvraag verkrijgbaar voor toepassing bij extreme temperaturen en drukken.

De vlinderklep met actuator wordt op de volgende locaties gebruikt

  • huizen
  • kantoren
  • ziekenhuizen
  • Productie fabrieken
  • Olieraffinaderijen en olieplatforms
  • Elektriciteitscentrale
  • Waterzuiveringsfabrieken
  • Gas werkt
  • ATEX-gebieden
  • Offshore locaties

ISO Mount is een internationale standaardgids die het proces van het monteren van de vlinderklep met de actuator nauwkeurig vereenvoudigt.

De vlinderkleppen voldoen aan de volgende normen en accreditaties

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Vuur vrij
  • GOST (uitgaand)
  • SIL
  • TA Luft
  • API 609 en API 598

De pneumatische aandrijving voldoet aan de volgende normen en voorschriften

  • Kwaliteitssysteembeheer UNI EN ISO-9001: 2008
  • Machtiging om Russische Federatie, Wit-Rusland, Kazachstan TU-CRE te exporteren
  • Verklaring van ESHR-conformiteit Machinerichtlijn 2006/42 / EG
  • SIL-3 Veiligheidsintegriteitsniveau IEC EN 61508/61511
  • IP67 Protection Code Declaration EN 60529 / A1: 1999
  • Conformiteitsverklaring voor gebruik in explosieve omgevingen (aluminium) ATEX 2014/34 / UE
  • Conformiteitsverklaring voor gebruik in explosieve omgevingen (roestvrij staal) ATEX 2014/34 / UE
  • Conformiteitsverklaring Ontwerp, fabricage en testen EN 15714-3: 2009

De elektrische actuator voldoet aan de volgende normen en voorschriften

  • SO 9001, ISO 14001, OHSAS 18001
  • ATEX, NEMA, IEEE, RCC-E, SIL
  • ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Typen vlinderklep met actuator

Er zijn zes soorten vlinderklep

  • Wafer vlinderklep
  • Vleugelige vlinderklep
  • Vleugelklep met dubbele flens
  • Concentrische vlinderklep
  • Dubbel gecompenseerde vlinderklep
  • Triple offset vlinderklep

De vlinderkleppen zijn verkrijgbaar in de volgende materialen

  • Gietijzer
  • Koolstofstaal
  • Roestvrij staal

De zitting voor de vlinderkleppen is verkrijgbaar in het volgende materiaal en de volgende maten

  • EPDM - De stoel is verkrijgbaar van 2 inch tot 24 inch.
  • NBR, VITON en PTFE - De stoel is verkrijgbaar van 2 tot 12 inch.
  • Metalen of RPTFE-zittingen (voor de dubbele offset en drievoudige offset vlinderkleppen) - De grootte varieert van 2 inch tot 24 inch.

Grotere maten zijn op aanvraag beschikbaar.

actuator

  • Elektrische aandrijving
  • Pneumatische aandrijving
  • Rek- en rondselactuator
  • Scotch Yoke-actuator
  • Roestvrijstalen actuator
  • ATEX-actuator
  • SIL 3-actuator
  • PTFE gecoate actuator
  • Europese fabricagedrijver
  • EU-fabricage actuator
  • TU-CRE-actuator

Neem voor engineered vlinderkleppen met actuator nu contact met ons op. We bieden u graag een complete oplossing om aan uw vereisten te voldoen.
