Przepustnica z siłownikiem dla bardziej produktywnych operacji

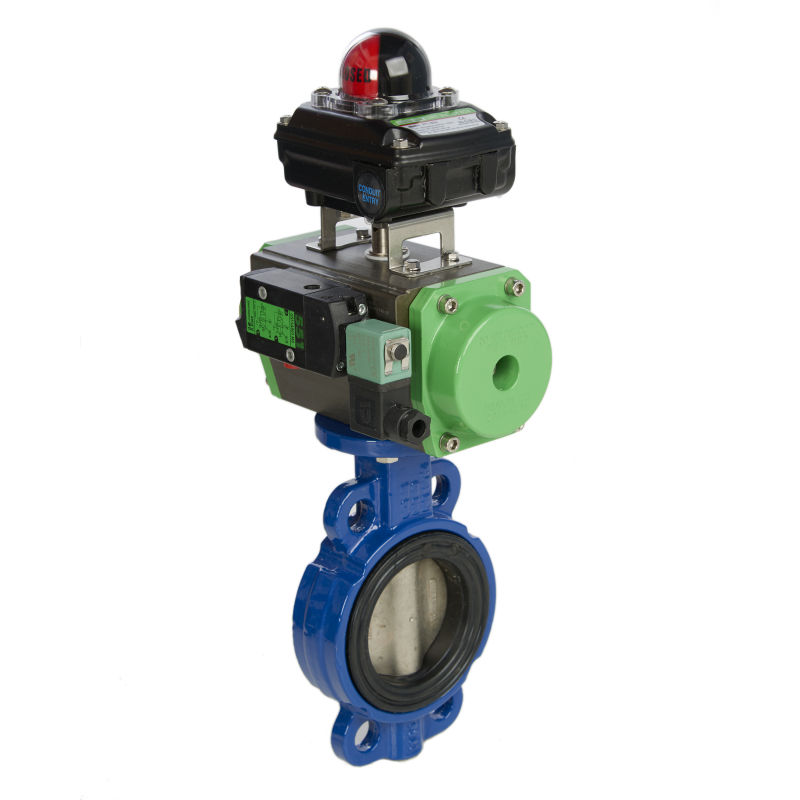

przepustnica z siłownikiem [butterfly valve with actuator]

niebieski przepustnica z siłownikiem
zawór motylkowy z siłownikiem i skrzynką rozdzielczą
zielony przepustnica z siłownikiem

Zawór motylkowy z siłownikiem jest wydajnym narzędziem do automatyzacji dowolnego procesu przemysłowego. Szeroka gama opcji, materiałów i konfiguracji umożliwia sterowanie zaworem motylkowym za pomocą przycisku i monitorowanie na żywo. Dwa popularne napędy zaworów są siłownikami pneumatycznymi i elektrycznymi. Siłowniki zamontowane na przepustnicach są znane jako "siłowniki obrotowe".


Po zmontowaniu zaworu motylkowego z siłownikiem (z pneumatycznym lub elektrycznym siłownikiem) do siłownika dostarczane jest powietrze lub energia elektryczna. Zawór obraca się do 90⁰ lub na 1/4 obrotu, aby otworzyć lub zamknąć zawór. Inne specyficzne zastosowania są możliwe poprzez otwarcie zaworu w stałych punktach 10⁰, 20⁰, 40⁰ i 45⁰.

Zawór motylkowy z siłownikiem eliminuje konieczność pozostawania operatora w pobliżu zaworu i ręcznego sterowania zaworem. Operator może teraz sterować ruchem zaworu zdalnie, z pomieszczenia kontrolnego.

Poniższe akcesoria zwiększają wykorzystanie przepustnicy z siłownikami

  • Skrzynka rozdzielcza informuje operatora, kiedy zawór jest otwarty lub zamknięty.
  • Pozycjoner elektropneumatyczny steruje zaworem za pomocą sygnału 4-20mA.
  • Zawór elektromagnetyczny Namur steruje dopływem powietrza za pomocą sygnału elektrycznego.
  • Funkcja powrotu sprężyny (w siłownikach elektrycznych i pneumatycznych) lub funkcja podtrzymania baterii (w siłownikach elektrycznych) zapewnia niezawodne działanie.
  • Obudowa pomaga spełnić wymagania ATEX
  • Szybki zawór wydechowy
  • Regulator filtra powietrza
  • Płyta przepustnicy
  • Zawór iglicowy

Główne czynniki, które należy wziąć pod uwagę przy wyborze zaworu motylkowego z siłownikiem

  • Substancja
  • Dostępne powietrze przyrządu
  • Ciśnienie w przewodzie zaworu
  • Temperatura
  • Jak często zawór będzie obsługiwany
  • Moment obrotowy zaworu
  • Środowisko
  • Poziomy wilgoci

Przepustnice są odpowiednie do następujących zastosowań

  • Większość typów zaworów motylkowych nadaje się do kontrolowania przepływu powietrza, proszków i płynów.
  • Specjalne zawory motylkowe wyłożone politetrafluoroetylenem (PTFE) są dostępne do zastosowań z kwasami i agresywnymi chemikaliami.
  • Metalowe siedzenia Inconel lub RPTFE z korpusem ze stali węglowej lub nierdzewnej dostępne są na życzenie do zastosowania w ekstremalnych temperaturach i ciśnieniach.

Zawór motylkowy z siłownikiem jest używany w następujących miejscach

  • Domy
  • Biura
  • Szpitale
  • Zakłady produkcyjne
  • Rafinerie ropy naftowej i platformy wiertnicze
  • Elektrownie
  • Fabryki uzdatniania wody
  • Gaz działa
  • Obszary ATEX
  • Lokalizacje offshore

Montaż ISO to międzynarodowy przewodnik normalizacyjny, który dokładnie upraszcza proces montażu zaworu motylkowego z siłownikiem.

Przepustnice spełniają następujące normy i akredytacje

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Fire Safe
  • GOST (wychodzące)
  • SIL
  • TA Luft
  • API 609 i API 598

Siłownik pneumatyczny spełnia następujące normy i przepisy

  • System zarządzania jakością UNI EN ISO-9001: 2008
  • Zezwolenie na wywóz do Federacji Rosyjskiej, Białorusi, Kazachstanu TU-CRE
  • Deklaracja dyrektywy maszynowej ESHR 2006/42 / CE
  • SIL-3 Poziom nienaruszalności bezpieczeństwa IEC EN 61508/61511
  • Stopień ochrony IP67 Kod Deklaracja EN 60529 / A1: 1999
  • Deklaracja zgodności dla użytkowania w środowiskach wybuchowych (aluminium) ATEX 2014/34 / UE
  • Deklaracja zgodności do stosowania w środowiskach wybuchowych (stal nierdzewna) ATEX 2014/34 / UE
  • Deklaracja zgodności Projekt, produkcja i testowanie EN 15714-3: 2009

Siłownik elektryczny spełnia następujące normy i przepisy

  • SO 9001, ISO 14001, OHSAS 18001
  • ATEX, NEMA, IEEE, RCC-E, SIL
  • ABS, CSA, BUREAU VERITAS, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Rodzaje przepustnic z siłownikiem

Istnieje sześć rodzajów zaworów motylkowych

  • Zawór motylkowy waflowy
  • Lugged Butterfly Valve
  • Zawór motylkowy z podwójnym kołnierzem
  • Concentric Butterfly Valve
  • Podwójny zawór motylkowy
  • Zawór motylkowy trójdrogowy

Przepustnice są dostępne w następujących materiałach

  • Żeliwo
  • Stal węglowa
  • Stal nierdzewna

Gniazdo przepustnic jest dostępne w następujących materiałach i rozmiarach

  • EPDM - Siedzisko jest dostępne od 2 cali do 24 cali.
  • NBR, VITON i PTFE - Siedzisko jest dostępne w rozmiarach od 2 cali do 12 cali.
  • Gniazda metalowe lub RPTFE (dla zaworów motylkowych z podwójnym przesunięciem i potrójnym przesunięciem) - Wielkość waha się od 2 cali do 24 cali.

Większe rozmiary są dostępne na życzenie.

Aparat

  • Siłownik elektryczny
  • Siłownik pneumatyczny
  • Napęd do zębatek i zębatek
  • Siłownik Scotch Yoke
  • Siłownik ze stali nierdzewnej
  • Siłownik ATEX
  • Siłownik SIL 3
  • Siłownik pokryty PTFE
  • Europejski siłownik produkcji
  • Siłownik produkcji UE
  • Siłownik TU-CRE

W przypadku technicznych przepustnic z siłownikiem, skontaktuj się z nami teraz. Z przyjemnością przedstawimy Ci kompletne rozwiązanie, które spełni Twoje wymagania.
