Injap rama-rama dengan penggerak untuk operasi lebih produktif

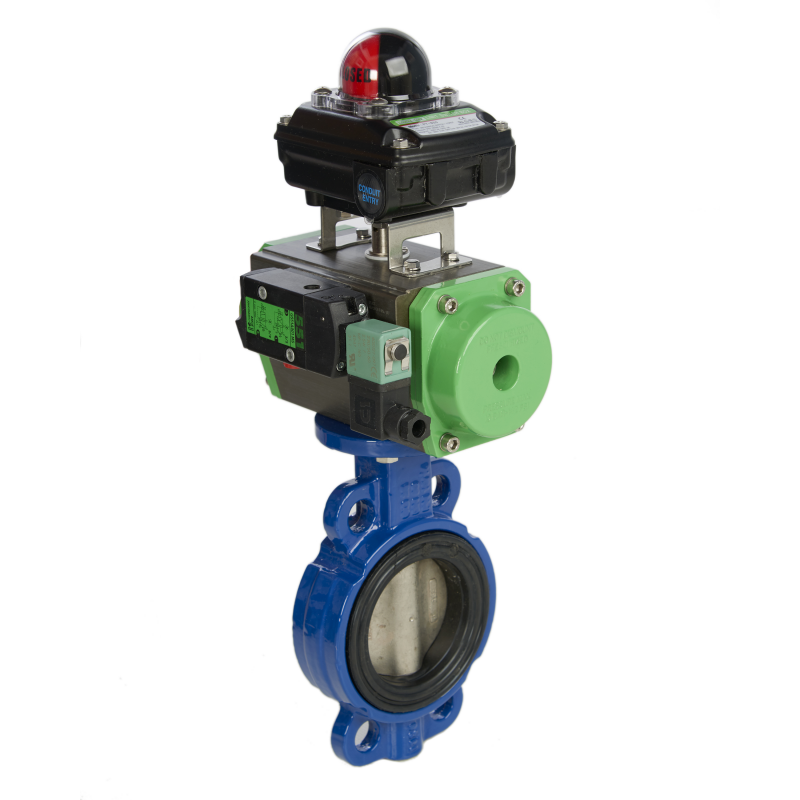

injap rama-rama dengan penggerak [butterfly valve with actuator]

injap rama-rama biru dengan penggerak
injap rama-rama dengan penggerak dan suis suis
injap rama-rama hijau dengan penggerak

Injap rama-rama dengan penggerak adalah alat yang berkesan untuk mengautomasikan sebarang proses perindustrian. Pelbagai pilihan, bahan dan konfigurasi membolehkan injap kupu-kupu dikawal oleh butang dan dipantau secara langsung. Kedua-dua penggerak injap biasa adalah penggerak pneumatik dan elektrik. Penggerak dipasang pada injap rama-rama dikenali sebagai 'penggerak putar'.


Selepas injap kupu-kupu dengan penggerak dipasang (dengan sama ada pneumatik atau penggerak elektrik), udara atau elektrik dibekalkan kepada penggerak. Injap berputar hingga 90⁰ atau untuk pusingan suku tahunan untuk membuka atau menutup injap. Aplikasi khusus lain boleh dilakukan dengan membuka injap pada titik tetap 10.10, 20⁰, 40⁰ dan 45⁰.

Injap rama-rama dengan penggerak menghilangkan keperluan untuk pengendali untuk tinggal berhampiran injap dan mengendalikan injap secara manual. Operator kini boleh mengawal pergerakan injap dari jauh, dari bilik kawalan.

Aksesori berikut meningkatkan penggunaan injap rama-rama dengan penggerak

  • Kotak suis memberitahu pengendali apabila injap dibuka atau ditutup.
  • Poster elektro-pneumatik mengawal injap menggunakan isyarat 4-20mA.
  • Injap solenoid Namur mengawal bekalan udara dengan isyarat elektrik.
  • Fungsi pemulihan spring (dalam penggerak elektrik dan pneumatik) atau ciri sandaran bateri (dalam penggerak elektrik), memastikan operasi yang selamat.
  • Penutup membantu memenuhi keperluan ATEX
  • Injap ekzos cepat
  • Pengatur penapis udara
  • Plat pendikit
  • Injap jarum

Faktor utama yang perlu dipertimbangkan apabila memilih injap rama-rama dengan penggerak

  • Bahan itu
  • Udara instrumen yang ada
  • Tekanan talian injap
  • Suhu
  • Berapa kerap injap akan dikendalikan
  • Tork injap
  • Alam Sekitar
  • Tahap lembapan

Injap rama-rama sesuai untuk aplikasi berikut

  • Kebanyakan jenis injap kupu-kupu sesuai untuk mengawal aliran udara, serbuk dan cecair.
  • Injap rama-rama polytetrafluoroethylene khas (PTFE) disediakan untuk aplikasi yang melibatkan asid dan bahan kimia yang agresif.
  • Kerusi Metal Inconel atau RPTFE dengan badan karbon atau keluli tahan karat, boleh didapati atas permintaan untuk aplikasi dalam suhu dan tekanan yang melampau.

Injap rama-rama dengan penggerak digunakan di lokasi berikut

  • Rumah
  • Pejabat
  • Hospital
  • Kilang pembuatan
  • Kilang minyak dan pelantar minyak
  • Penjana kuasa
  • Kilang rawatan air
  • Kerja gas
  • Kawasan ATEX
  • Lokasi luar pesisir

Gunung ISO adalah panduan standard antarabangsa yang memudahkan proses pemasangan injap rama-rama dengan penggerak, dengan tepat.

Injap kupu-kupu mematuhi piawaian dan akreditasi yang berikut

  • ATEX
  • BS OHSAS 18001
  • DGRL
  • DIN EN ISO 14001
  • DIN EN ISO 9001
  • DVGW
  • EAC
  • Selamat kebakaran
  • GOST (keluar)
  • SIL
  • TA Luft
  • API 609 dan API 598

Penggerak pneumatik mematuhi piawaian dan peraturan berikut

  • Pengurusan Sistem Kualiti UNI EN ISO-9001: 2008
  • Kebenaran untuk Mengeksport Persekutuan Rusia, Belarus, Kazakhstan TU-CRE
  • Pengisytiharan Arahan Mesin Kepatuhan ESHR 2006/42 / CE
  • Tahap Integriti Keselamatan SIL-3 IEC EN 61508/61511
  • Deklarasi Kod Perlindungan IP67 EN 60529 / A1: 1999
  • Pengisytiharan Pematuhan untuk Penggunaan dalam Persekitaran Letupan (aluminium) ATEX 2014/34 / UE
  • Perisytiharan Pematuhan untuk Penggunaan dalam Persekitaran Letupan (keluli tahan karat) ATEX 2014/34 / UE
  • Perisytiharan Reka Bentuk, Pembuatan dan Pengujian Kesesuaian EN 15714-3: 2009

Penggerak elektrik mematuhi piawaian dan peraturan berikut

  • SO 9001, ISO 14001, OHSAS 18001
  • ATEX, NEMA, IEEE, RCC-E, SIL
  • ABS, CSA, VERITAS BUREAU, GERMANISCHER LLOYDS, GOST, INERIS, TÜV

Jenis injap rama-rama dengan penggerak

Terdapat enam jenis injap rama-rama

  • Injap Rama-rama Wafer
  • Injap rama-rama yang lugged
  • Injap Rama-rama Double Flanged
  • Injap Rama-rama Concentric
  • Injap rama-rama double offset
  • Injap rama-rama yang mengimbangi triple

Injap kupu-kupu boleh didapati di bahan berikut

  • Letakkan besi
  • Keluli karbon
  • Keluli tahan karat

Tempat duduk untuk injap rama-rama tersedia dalam bahan dan saiz berikut

  • EPDM - Kerusi ini boleh didapati dari 2 inci hingga 24 inci.
  • NBR, VITON, dan PTFE - Kerusi ini boleh didapati dari 2 inci hingga 12 inci.
  • Kerusi logam atau RPTFE (untuk injap rama-rama mengimbangi dua dan tiga kali ganda) - Saiznya berkisar antara 2 inci hingga 24 inci.

Saiz yang lebih besar boleh didapati atas permintaan.

Penggerak

  • Penggerak elektrik
  • Penggerak pneumatik
  • Penggerak Rak dan Pinion
  • Penggerak Scotch Yoke
  • Penggerak keluli tahan karat
  • Penggerak ATEX
  • Penggerak SIL 3
  • Penggerak bersalut PTFE
  • Pengilang pembuatan Eropah
  • Pengilang pembuatan EU
  • Penggerak TU-CRE

Untuk injap rama-rama yang direka dengan penggerak, berhubung dengan kami sekarang. Kami dengan senang hati akan menawarkan penyelesaian lengkap untuk memenuhi keperluan anda.


Hubungi Omega Valves
