液体と気体を隔離する平行スライドバルブ

平行スライド隔離ゲートバルブ [Parallel slide valve]

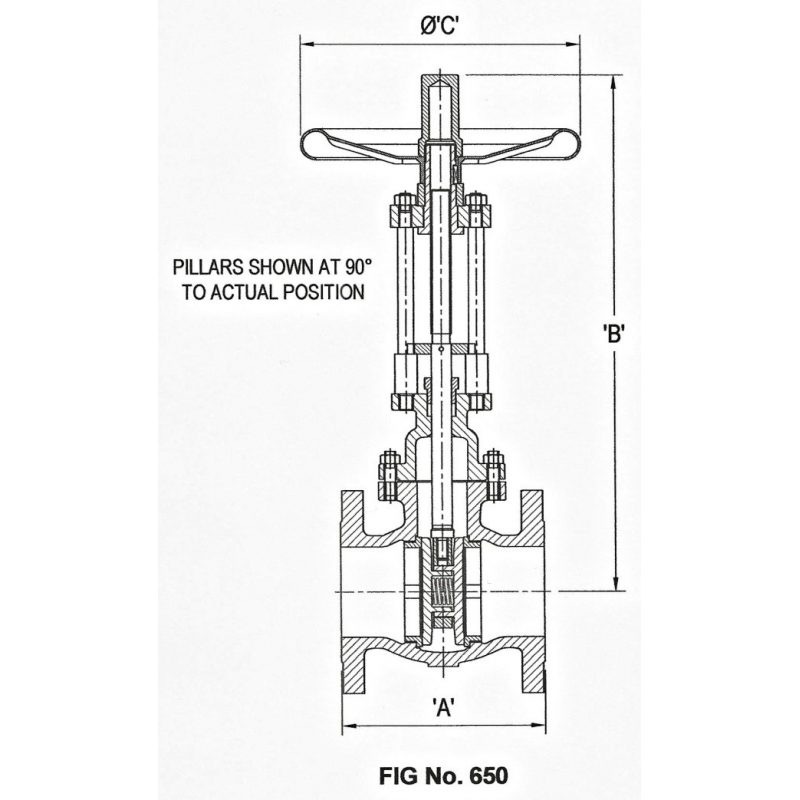

オメガバルブ平行スライドバルブ

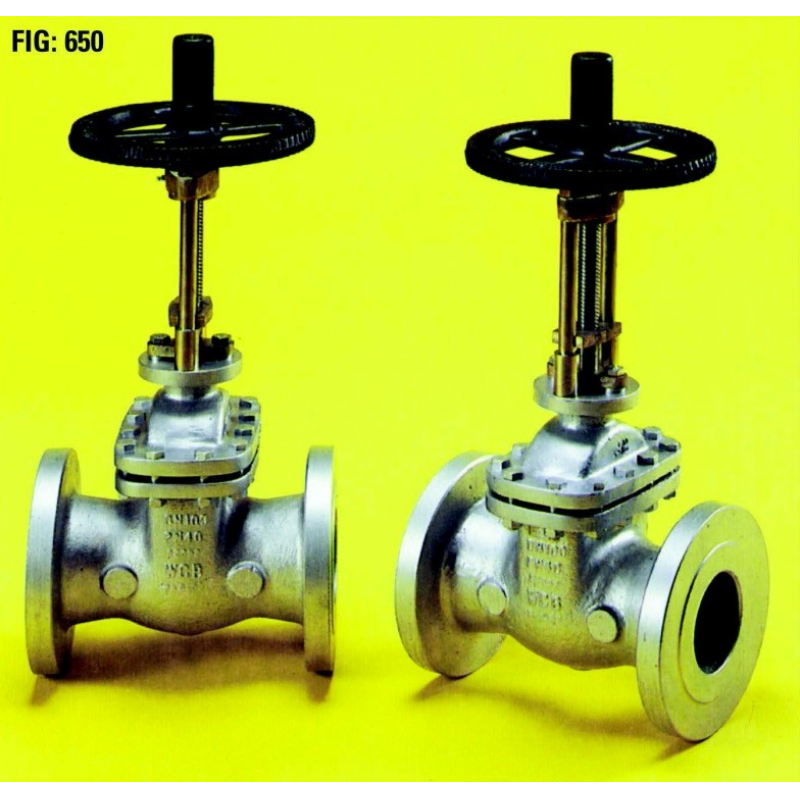

オメガバルブ平行スライドバルブ

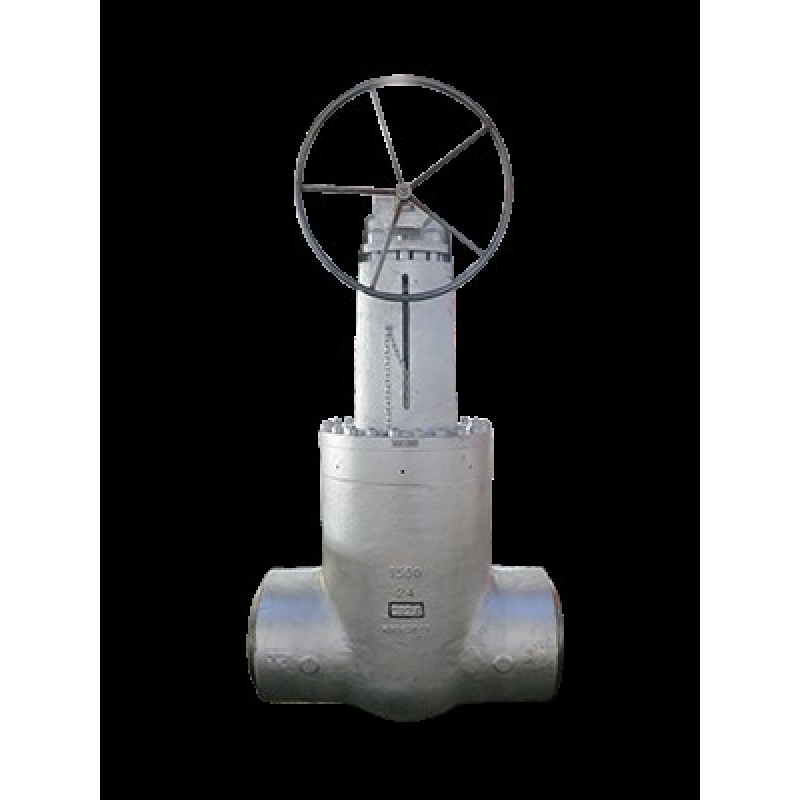

オメガバルブ平行スライドバルブ

オメガバルブは平行スライドバルブを供給します。バルブは気体と液体を隔離するために使用されます。これらは高圧、高温蒸気または水を必要とする用途に特に適しています。

パラレルスライド付きゲートバルブは、さまざまな用途や環境で製造できます。詳細はこちらまでお問い合わせください。


バルブのシール動作は圧力によって発生するため、製品の満足な使用には最小の差圧が必要です

パラレルスライドバルブの利点

  • ウェッジは必要ありません - バルブはシステムの圧力と位置を使用して、
  • ディスクの間にはめ込まれたスプリングが、最初のシール係数を提供する。次いで、シール圧力を維持するためにライン圧力が使用される
  • トルクは必要ありません - ディスクが所定の位置に来たら、シールを維持するために追加のトルクは必要ありません
  • バルブは、開閉動作中に危険な応力レベルにさらされない
  • 弁は、より小さな操作力
  • バルブの摺動作用は、デブリの蓄積および構成要素の早期損傷を防止する
  • デブリの蓄積を防ぐことで、シートの破損、腐食、バルブ内の漏れを防ぐことができます
  • シールは出口シート面にのみ配置されています
  • バルブは、シート間の滑らかな流路を保証する

ディスクが座面の間にある程度の自由度を持っているので、小さな座席のゆがみに対応することができます

平行スライドバルブは、以下の場所および用途に適しています。

  • 発電
  • コンバインド・ヒート・パワー(CHP)
  • 化学および石油化学
  • 病院
  • 醸造所
  • 石炭
  • ガスおよび石油火力発電所
  • 原子力発電所
  • タービンおよびプロセス産業
  • 暖房および換気
  • 大小の工業団地

オメガバルブは次の規格を満たしています

  • BE EN ISO 9001:2015
  • PED 2014/68 / EU

平行スライド隔離ゲートバルブは、異なる環境で使用できます。極端な温度と圧力では、使用する材料に関して特別な配慮が必要です。

技術仕様

  • ANSIまたはDINフランジ付きフランジ、ANSIクラス2500への突き合わせ溶接
  • 2インチ(50mm)から24インチ(600mm)
  • サイズ - 15mm〜400mm
  • 使用可能な材料 - 炭素鋼、低温炭素鋼、およびステンレス鋼
  • 要求に応じて入手可能な材料 - 合金鋼、二重鋼、特殊冶金

問い合わせ先 Omega Valves
