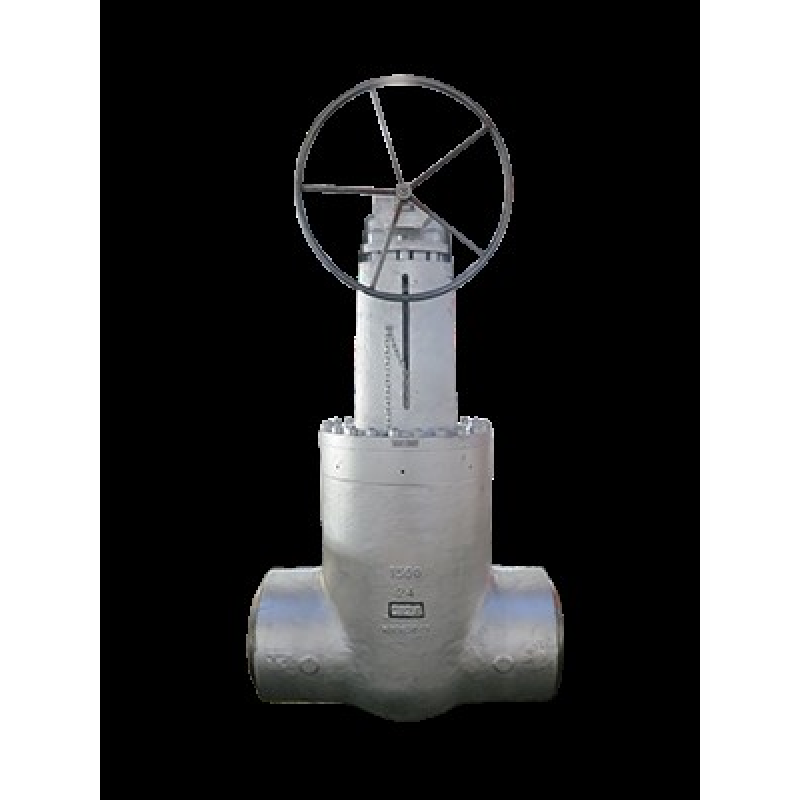

Parallelle schuifklep voor het isoleren van vloeistof en gas

Parallelle glijdende afsluitklep [Parallel slide valve]

Omega Valves levert parallelle schuifafsluiters. De kleppen worden gebruikt voor het isoleren van gas en vloeistof. Ze zijn met name geschikt voor toepassingen met hoge druk en hoge temperatuur stoom of water.

De schuifafsluiter met parallelle schuif kan voor verschillende toepassingen en omgevingen worden vervaardigd. Neem nu contact met ons op voor meer informatie.

Contact Omega Valves Offerte aanvragen Documentatie aanvragen

De afdichtende werking van de afsluiters wordt gegenereerd door druk, daarom is een minimale drukverschil vereist voor een bevredigende toepassing van het product

Voordelen van de parallelle schuifklep

Er is geen vastwiggen vereist - De klep gebruikt systeemdruk en -positie om een positieve isolatieverlichting te bieden
De veer die zich tussen de schijf bevindt, biedt de eerste afdichtingsfactor. De lijndruk wordt dan gebruikt om de afdichtkracht te behouden
Geen koppel vereist - Zodra de schijf in positie is, is geen extra koppel vereist om de afdichting te behouden
De klep wordt niet blootgesteld aan gevaarlijke stressniveaus tijdens het openen / sluiten
De klep heeft een kleinere bedieningskracht nodig
De glijdende werking van de klep voorkomt opeenhoping van vuil en de voortijdige beschadiging van de componenten
Het voorkomen van puinaccumulatie helpt stoelfalen, erosie en lekkage in de klep te voorkomen
De afdichting wordt alleen op het zijvlak van de uitlaat geplaatst
De klep garandeert een soepel stromingspad tussen de stoelen

Er kan rekening worden gehouden met eventuele kleine verstoringen van de zitting, omdat de schijven enige vrijheid hebben om zich op één lijn te brengen met de zitvlakken

De parallelle schuifklep is geschikt voor de volgende locaties en toepassingen:

Stroomopwekking
Warmtekrachtkoppeling (WKK)
Chemisch en petrochemisch
ziekenhuizen
brouwerijen
Steenkool
Gas- en oliegestookte energiecentrales
Kerncentrales
Turbine- en procesindustrie
Verwarming en ventilatie
Grote en kleine industriële complexen

Omega-kleppen voldoen aan de volgende normen

BE EN ISO 9001: 2015
PED 2014/68 / EU

De parallelle schuifisolatieklepafsluiter kan in verschillende omgevingen worden gebruikt. Speciale aandacht is vereist bij extreme temperaturen en druk met betrekking tot het gebruikte materiaal.

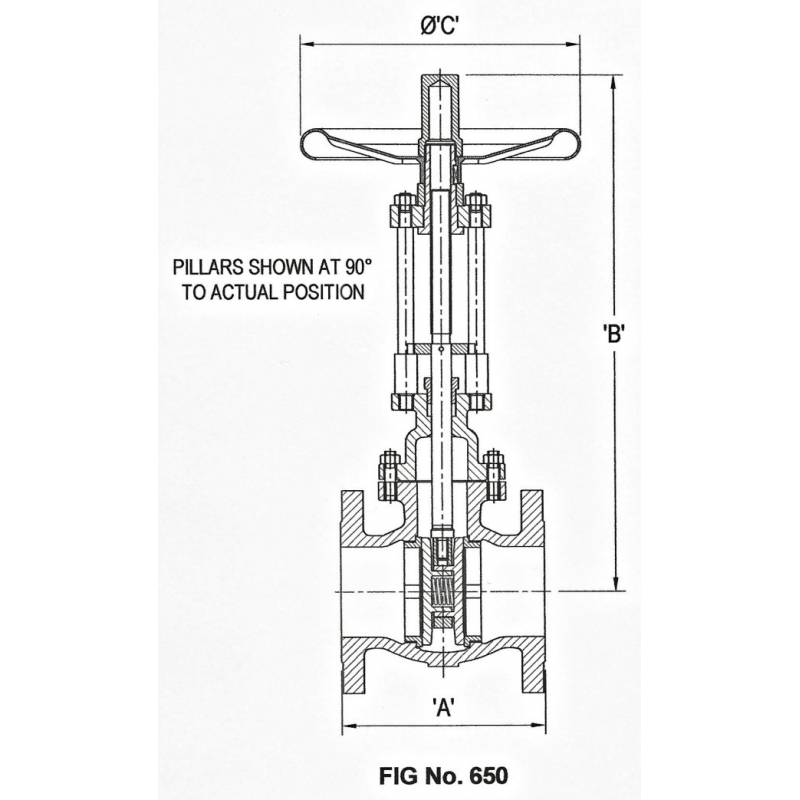

Technische specificaties

Flenzen met ANSI- of DIN-flenzen, Butt Weld naar ANSI Class 2500
2 "(50 mm) tot 24" (600 mm)
Grootte - 15 mm tot 400 mm
Beschikbare materialen - Koolstofstaal, koolstofstaal op lage temperatuur en roestvrij staal
Materialen beschikbaar op aanvraag - Legering en duplex staal, en speciale metallurgie
