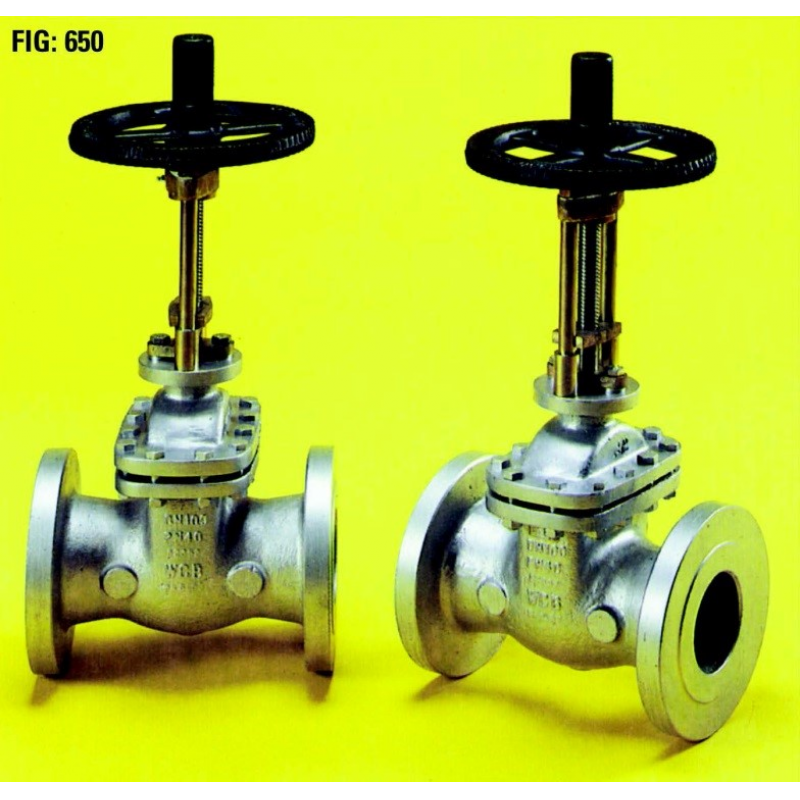

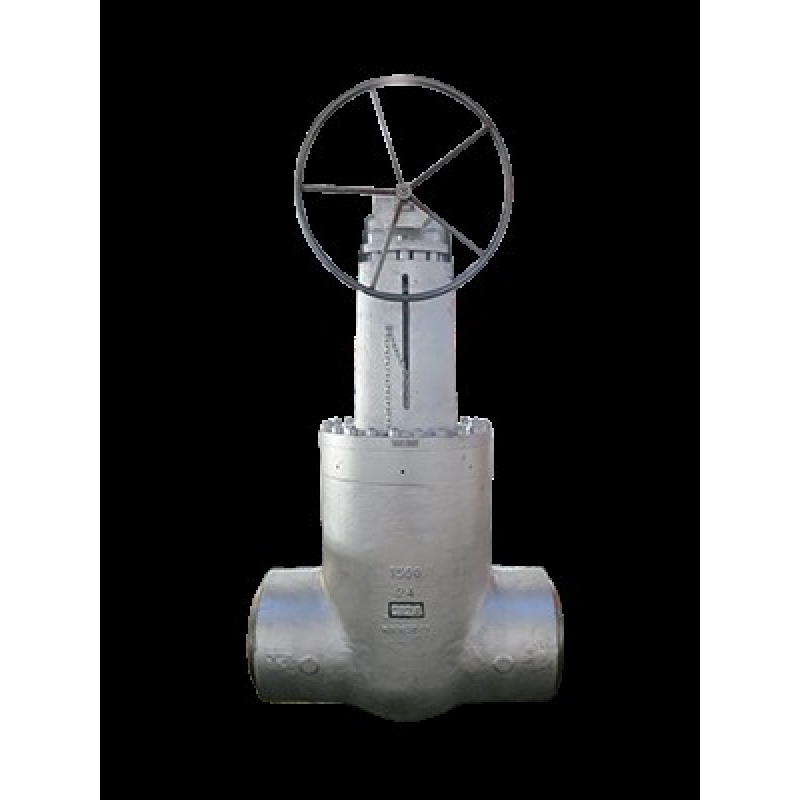

Vanne à tiroir parallèle pour l'isolation de liquides et de gaz

Vanne d'isolement à glissière parallèle [Parallel slide valve]

Omega Valves fournit des vannes à tiroir parallèles. Les vannes servent à isoler les gaz et les liquides. Ils conviennent particulièrement aux applications impliquant de la vapeur ou de l'eau à haute pression et à haute température.

La vanne à glissière parallèle peut être fabriquée pour diverses applications et environnements. Contactez-nous maintenant pour plus d'informations.


L'action d'étanchéité des vannes est générée par la pression. Par conséquent, une pression différentielle minimale est requise pour une application satisfaisante du produit.

Avantages de la vanne à tiroir parallèle

  • Aucun calage n'est requis - La vanne utilise la pression et la position du système pour fournir une étanchéité positive
  • Le ressort monté entre le disque fournit le facteur d'étanchéité initial. La pression de ligne est ensuite utilisée pour maintenir la force d'étanchéité
  • Aucun couple requis - Une fois le disque en place, aucun couple supplémentaire n'est requis pour maintenir l'étanchéité.
  • La vanne n'est soumise à aucune contrainte dangereuse lors de l'ouverture / fermeture
  • La vanne nécessite une force de manoeuvre réduite
  • L'action coulissante de la vanne empêche l'accumulation de débris et l'endommagement prématuré des composants
  • La prévention de l'accumulation de débris aide à éviter la défaillance du siège, l'érosion et les fuites dans la vanne
  • Le joint est placé sur la face du siège de sortie uniquement
  • La soupape garantit un passage fluide entre les sièges

Toute déformation mineure du siège peut être compensée, car les disques ont une certaine liberté pour s’aligner eux-mêmes entre les faces du siège.

La vanne à tiroir parallèle convient aux emplacements et applications suivants:

  • La production d'énergie
  • Production combinée de chaleur et d'électricité (cogénération)
  • Chimie et Pétrochimie
  • Les hôpitaux
  • Brasseries
  • Charbon
  • Centrales au gaz et au mazout
  • Centrales nucléaires
  • Turbine et industries de transformation
  • Chauffage et ventilation
  • Grands et petits complexes industriels

Omega Valves répond aux normes suivantes

  • BE EN ISO 9001: 2015
  • PED 2014/68 / EU

La vanne d'arrêt à glissière parallèle peut être utilisée dans différents environnements. Une attention particulière doit être portée aux températures et pressions extrêmes par rapport au matériau utilisé.

Spécifications techniques

  • Brides avec brides ANSI ou DIN, soudage bout à bout selon la norme ANSI 2500
  • 2 "(50mm) à 24" (600mm)
  • Taille - 15mm à 400mm
  • Matériaux disponibles - Acier au carbone, acier au carbone basse température et acier inoxydable
  • Matériaux disponibles sur demande - Acier allié et duplex, et métallurgie spéciale
