Parallel glideventil til isolering af væske og gas

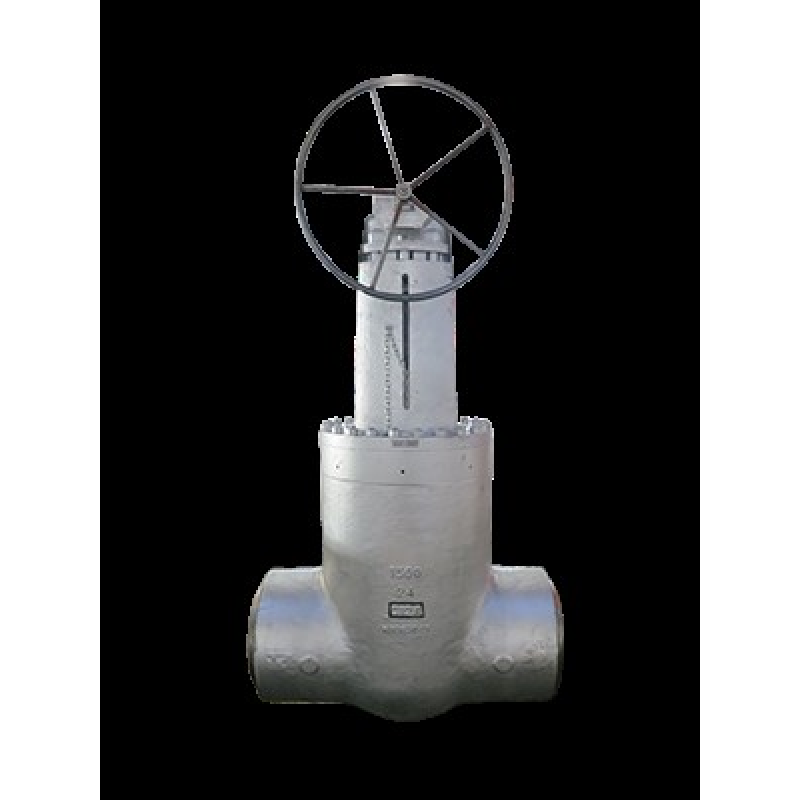

Parallel glideisolerende portventil [Parallel slide valve]

Omega ventiler leverer parallelle glideventiler. Ventilerne bruges til isolering af gas og væske. De er særligt velegnede til applikationer, der involverer højt tryk og høj temperatur damp eller vand.

Portventilen med parallel dias kan fremstilles til forskellige anvendelser og miljøer. Kontakt os nu for mere information.

Kontakt Omega Valves Anmod om et tilbud Anmod om dokumentation

Ventilernes tætningsvirkning frembringes ved tryk, derfor kræves et minimum differentialtryk til tilfredsstillende anvendelse af produktet

Fordele ved den parallelle glideventil

Der kræves ingen kile - Ventilen anvender systemtryk og position for at give en positiv isoleringstæthed
Fjederen monteret mellem disken giver den indledende forseglingsfaktor. Linjetryk anvendes derefter til at opretholde tætningskraften
Intet moment kræves - Når disken er på plads, er der ikke behov for yderligere drejningsmoment for at holde tætningen
Ventilen udsættes ikke for farlige stressniveauer under åbnings- / lukning
Ventilen kræver en mindre driftskraft
Ventilens glidende virkning forhindrer affaldssamling og for tidlig skade på komponenterne
Forebyggelse af affaldssammenhæng hjælper med at undgå sædsvigt, erosion og lækage i ventilen
Pakningen er kun anbragt på udgangssædet
Ventilen garanterer en jævn strømningsbane mellem sæderne

Eventuelle mindre siddeforvrængninger kan rummes, da diskene har en vis frihed til at tilpasse sig mellem sædefladerne

Den parallelle glideventil passer til følgende steder og applikationer:

Strømgenerering
Kombineret varme og kraft (VVS)
Kemisk og petrokemisk
Hospitaler
bryggerier
Kul
Gas- og oliefyrede kraftværker
Kernekraftværker
Turbine og procesindustrier
Opvarmning og ventilation
Store og små industrielle komplekser

Omega ventiler opfylder følgende standarder

BE EN ISO 9001: 2015
PED 2014/68 / EU

Den parallelle glideisoleringsportventil kan bruges i forskellige miljøer. Særlig overvejelse er nødvendig i ekstreme temperaturer og tryk i forhold til det anvendte materiale.

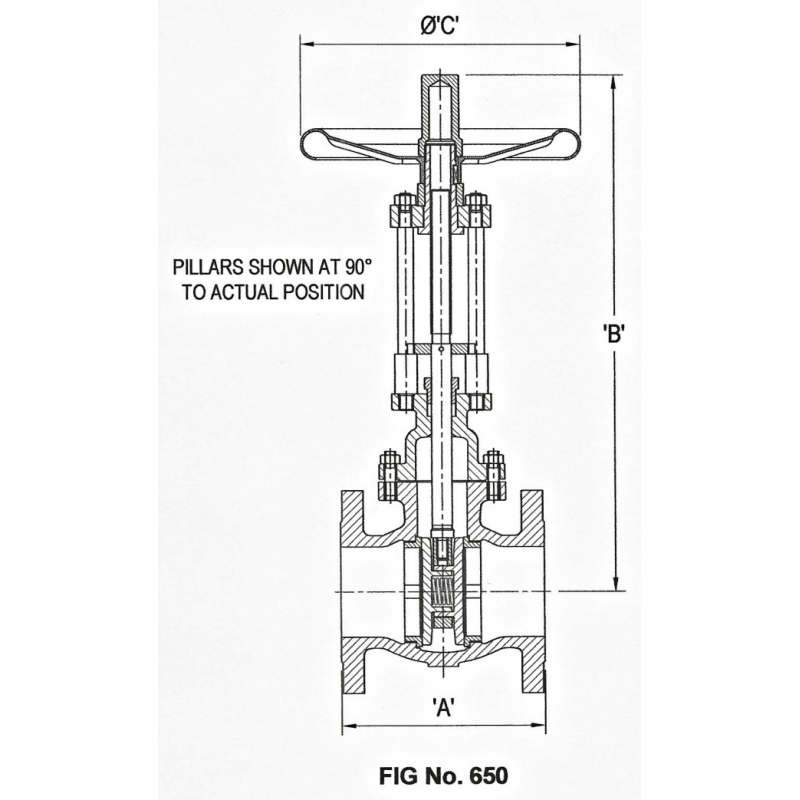

Tekniske specifikationer

Flanger med ANSI eller DIN flanger, Butt svejsning til ANSI klasse 2500
2 "(50mm) til 24" (600mm)
Størrelse - 15mm til 400mm
Materialer til rådighed - Kulstål, lavtemperatur kulstofstål og rustfrit stål
Materialer til rådighed på forespørgsel - Legering og duplex stål og speciel metallurgi
